Qu'est-ce qu'un dissipateur thermique extrudé ?
De nombreux ingénieurs s'efforcent de refroidir les composants électroniques sans grever leur budget. Les dissipateurs thermiques traditionnels sont souvent coûteux, lents à personnaliser et difficiles à fabriquer.

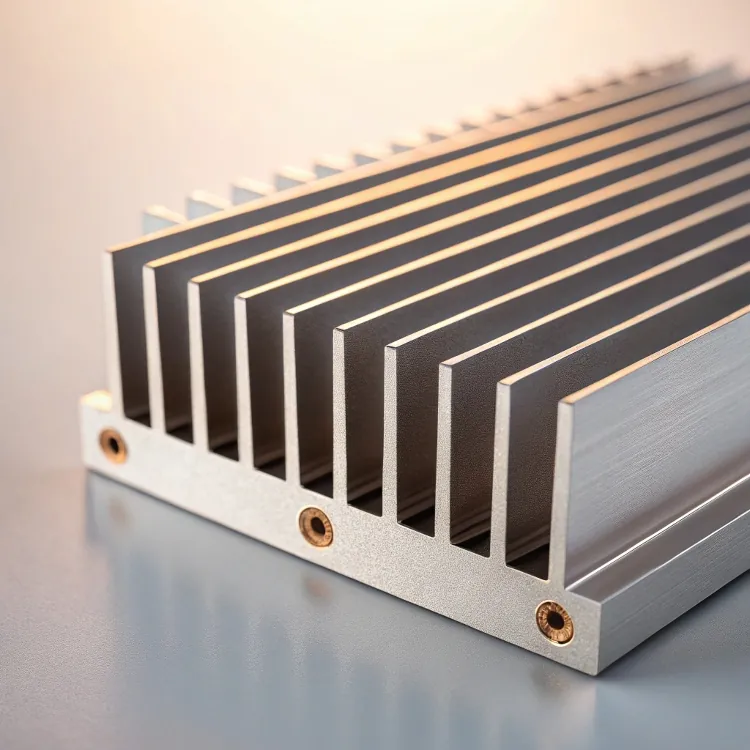

Un dissipateur thermique extrudé est un type de composant de gestion thermique fabriqué en poussant de l'aluminium à travers une matrice façonnée, offrant un refroidissement rentable avec des options de conception flexibles.
Ces dissipateurs thermiques sont idéaux pour les applications à haut volume qui nécessitent une dissipation thermique efficace et une fiabilité mécanique. Voyons comment ils sont fabriqués, comment les concevoir efficacement et ce qu'il faut savoir avant de les commander en gros.
Communication de la phase de conception du dissipateur thermique extrudé ?
Une bonne conception commence par des conversations claires. Mais de nombreux clients ne savent pas quoi demander ou partager lors des discussions préliminaires avec les fournisseurs.
La communication lors de la phase de conception des dissipateurs thermiques extrudés comprend le partage des objectifs thermiques, des contraintes d'espace, de la direction du flux d'air et des besoins de montage afin de créer un produit fonctionnel et manufacturable.
Lorsque j'ai commencé à travailler avec dissipateurs thermiques extrudés1J'ai sous-estimé l'importance des conversations sur la conception. Je pensais qu'un dessin de base suffisait. Mais mon fournisseur avait besoin de plus. Il a posé des questions sur le flux d'air, la densité de puissance et la manière dont la pièce serait montée. Cela a changé ma façon de me préparer.
Ce qu'il faut discuter avec les fournisseurs dès le début
| Élément de conception | Ce qu'il faut partager |
|---|---|
| Charge thermique | Puissance à dissiper |
| Direction du flux d'air | Naturel ou forcé, direction de l'écoulement |
| Type de montage | Vis, clips, ruban thermique |
| Dimensions de l'enveloppe | Largeur, hauteur et longueur maximales |
| Traitements de surface | Anodisation, revêtement par poudre, métal nu |
Les avantages d'une communication transparente
Si les clients définissent clairement leurs attentes, les ingénieurs peuvent créer de meilleures matrices et éviter les retards. Une bonne discussion sur la conception dès le début signifie moins de changements par la suite.
Une communication claire sur la conception avec les fournisseurs permet de réduire les délais de fabrication et d'améliorer les performances.Vrai
Les entretiens préliminaires permettent aux ingénieurs d'adapter le dissipateur thermique aux besoins réels du système.
Les fournisseurs peuvent concevoir des dissipateurs thermiques efficaces sans connaître les charges thermiques ou les conditions de circulation de l'air.Faux
La charge thermique et le débit d'air sont des éléments clés de tout processus de conception thermique.
Dissipateur thermique en aluminium Devis préliminaire ?
Certains acheteurs se précipitent pour obtenir des prix avant de finaliser leur projet. Or, pour obtenir un devis précis, il faut plus qu'un simple croquis. Le manque de détails entraîne des coûts vagues et des attentes non satisfaites.
Un devis préliminaire pour des dissipateurs thermiques en aluminium nécessite un dessin en 2D ou 3D, un volume de commande approximatif, les besoins en traitement de surface et les attentes en matière d'emballage.
Lorsque je demande des devis à de nouveaux clients, on me pose souvent la question suivante : "Pouvez-vous faire un devis en vous basant uniquement sur cette photo ? Mais les coûts réels dépendent de facteurs tels que le poids, l'usinage et la finition.
L'essentiel du devis
| Entrée du devis | Pourquoi c'est nécessaire |
|---|---|
| Dessin technique2 | Pour calculer le poids du profil et les étapes de la CNC |
| Demande de finition de surface2 | Impact sur le coût de l'anodisation ou du revêtement par poudre |
| Estimation de la quantité annuelle | Amortissement du coût des matrices de guides |
| Exigences en matière d'emballage | Modification des coûts d'expédition et du choix des matériaux |
Facteurs qui modifient la tarification
Les coûts d'extrusion sont liés à la complexité du profil, au type d'alliage et aux tolérances. L'usinage CNC entraîne des coûts supplémentaires. L'emballage sur mesure ajoute à la fois du temps et de l'argent. Ainsi, même un changement de 1 mm peut modifier le devis.
Un dessin technique complet améliore la précision des devis préliminaires des dissipateurs thermiques en aluminium.Vrai
Les dessins aident les fournisseurs à comprendre la géométrie, ce qui influe sur le coût des matrices et l'utilisation des matériaux.
Les prix des dissipateurs thermiques en aluminium restent constants, quel que soit le traitement de surface ou la méthode d'emballage.Faux
Les différentes finitions et les différents types d'emballage ont une incidence directe sur le coût global.
Dissipateur thermique personnalisé Discussions techniques ?
Les acheteurs attendent souvent des fournisseurs qu'ils s'occupent de tous les choix techniques. Mais en l'absence d'un dialogue clair, les fournisseurs ne peuvent pas faire de compromis intelligents ou prévoir les problèmes.
Les discussions techniques sur les dissipateurs thermiques personnalisés impliquent l'examen des simulations thermiques, des spécifications CNC, des méthodes de montage et de tous les revêtements fonctionnels ou besoins de post-traitement.
J'ai appris que plus je pose de questions, meilleur est le résultat. Je pose toujours des questions sur résistance thermique3Il s'agit également de déterminer si les caractéristiques de la commande numérique sont adaptées à la production de masse.
Thèmes techniques essentiels
| Sujet | Les sujets de discussion |
|---|---|
| Résistance thermique | Objectif °C/W requis |
| Etapes de l'usinage | Nombre de coupes, tolérances |
| Emplacements de montage | Trous, fentes ou écrous encastrés |
| Besoins en revêtement | Pour l'esthétique, la conductivité ou la corrosion |
Impliquer les équipes d'ingénieurs
Certains clients n'incluent les achats que dans les premières discussions. Or, la participation des ingénieurs aux réunions techniques permet de réduire les travaux ultérieurs. Ils posent des questions sur les tolérances, la planéité et la conductivité que les acheteurs ne prennent pas forcément en compte.
L'implication des ingénieurs dans les premières discussions sur les dissipateurs thermiques permet d'éviter des modifications ultérieures de la conception.Vrai
Les ingénieurs détectent rapidement les risques liés à la conception, tels que les problèmes de tolérance ou les montages incorrects.
Les réunions techniques sur les dissipateurs thermiques ne sont nécessaires que pour les conceptions entièrement personnalisées.Faux
Même les pièces standard ayant fait l'objet d'un usinage supplémentaire doivent faire l'objet d'un examen minutieux afin d'éviter toute incohérence.
Production en vrac de dissipateurs thermiques extrudés ?
La production en masse ne se résume pas à "presser et expédier". Sans planification, les commandes de masse risquent d'entraîner des retards, des défauts et des problèmes d'emballage. De nombreux acheteurs sont surpris par les délais de production et les QMOS.
La production en vrac de dissipateurs thermiques extrudés comprend la création de filières, l'approbation des échantillons, l'approvisionnement en matières premières, l'extrusion, l'usinage CNC, la finition, l'inspection et l'emballage.
Une fois la conception finalisée et le devis établi, la production commence par la fabrication de la matrice. Cette matrice est testée avec un premier échantillon. Après approbation, les matériaux sont programmés et l'extrusion en masse commence. Si des traitements de surface sont nécessaires, ils sont effectués avant le contrôle final et l'expédition.
Aperçu du processus de production en vrac
| Phase de production | Cadre temporel | Notes clés |
|---|---|---|
| Création de matrices | 7-15 jours | Les matrices personnalisées ont une incidence sur la qualité et le coût des produits. |
| Approbation de l'échantillon | 5-7 jours | Inclut la vérification du profil et de la surface |
| Extrusion de masse4 | 3-10 jours | Dépend de la taille de la commande et de l'alliage |
| Traitement de surface5 | 3-7 jours | Comprend l'anodisation ou le revêtement en poudre |
| Emballage final | 2-4 jours | Les boîtes personnalisées peuvent nécessiter un délai supplémentaire |
Retards de production courants
Des dessins peu clairs, des approbations d'échantillons tardives ou des paiements non effectués entraînent des retards. La planification des commandes en gros avec un délai tampon permet d'éviter ces problèmes.
La production en série de dissipateurs thermiques comprend plusieurs étapes au-delà de l'extrusion, telles que la finition de la surface et l'inspection.Vrai
Chaque étape prend du temps et doit être planifiée pour garantir la qualité finale.
Une fois l'extrusion commencée, tous les dissipateurs thermiques en aluminium peuvent être expédiés le jour même.Faux
Les étapes de post-extrusion telles que la finition, le contrôle qualité et l'emballage prennent plus de temps.
Conclusion
Les dissipateurs thermiques extrudés offrent un mélange judicieux de performances, de coûts et de personnalisation. Mais pour obtenir les meilleurs résultats, il faut une communication claire, une planification technique et des délais de production réalistes.
-
