Comment choisir un dissipateur thermique pour l'électronique de puissance à haute fréquence ?
Mise à jour : 28 octobre 2025
8 minutes de lecture

Comment choisir un dissipateur thermique pour l'électronique de puissance à haute fréquence ?

fauteuil de bureau en cuir noir
Fauteuil de bureau ergonomique en cuir noir avec accoudoirs rembourrés sur base pivotante

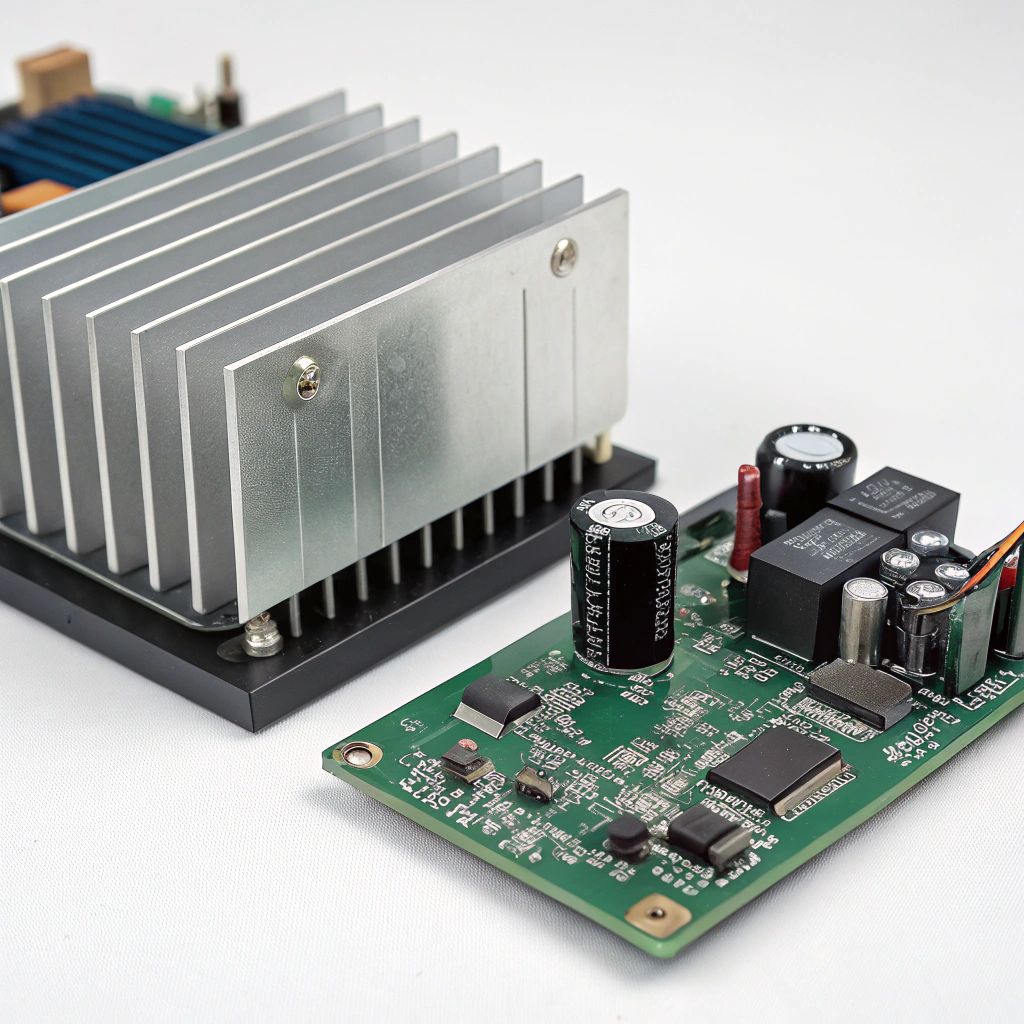

La commutation à haute fréquence devient la norme dans l'électronique de puissance moderne. Mais ce bond en avant des performances s'accompagne d'un défi majeur : gérer la chaleur dans un espace compact sans compromettre la fiabilité.

Une conception thermique appropriée pour l'électronique de puissance à haute fréquence garantit que le dispositif fonctionne dans des limites de température sûres, évite la surchauffe et permet une conception efficace et compacte du système.

Lorsque les dispositifs de puissance fonctionnent à des fréquences élevées, ils génèrent une chaleur plus localisée dans des volumes plus petits. J'ai appris que le choix du bon dissipateur thermique va au-delà du simple refroidissement : il s'agit de préserver les performances, la stabilité et la durée de vie du produit. Voyons ce que sont ces dispositifs, ce que la conception thermique apporte, comment choisir le bon dissipateur thermique et quelles sont les tendances qui remodèlent la gestion thermique dans ce domaine en évolution rapide.

Qu'est-ce que l'électronique de puissance à haute fréquence ?

La haute fréquence ne signifie pas seulement “signaux plus rapides” - dans les systèmes électriques, elle transforme la façon dont l'énergie est gérée, stockée et distribuée.

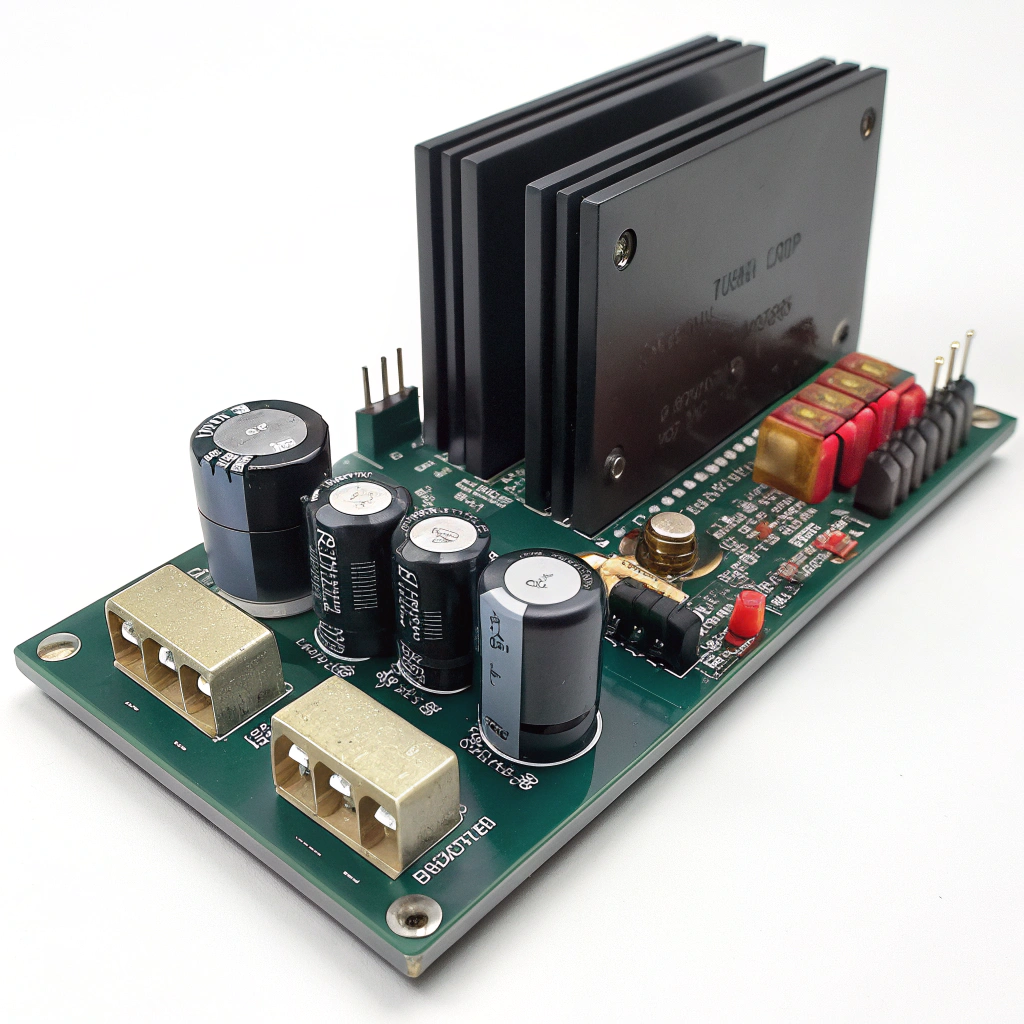

Les systèmes électroniques de puissance à haute fréquence sont des systèmes tels que les onduleurs, les convertisseurs et les entraînements de moteur qui fonctionnent à des taux de commutation supérieurs à la norme, généralement des dizaines de kilohertz à plusieurs mégahertz, en utilisant des semi-conducteurs avancés pour des raisons d'efficacité et de conception compacte.

fauteuil inclinable en cuir noir
Fauteuil de relaxation moderne en cuir noir avec appui-tête et repose-pieds réglables

Dans les systèmes traditionnels, les appareils commutent à 50 ou 60 Hz. Dans l'électronique de puissance à haute fréquence, nous parlons de taux de commutation bien supérieurs à 10 kHz - certains dépassant même 1 MHz. Cette évolution permet de réduire la taille des inductances, des transformateurs et des condensateurs, et se traduit par une densité de puissance plus élevée.

Ces systèmes utilisent des matériaux semi-conducteurs avancés tels que le carbure de silicium (SiC) ou le nitrure de gallium (GaN). Ils commutent plus rapidement, gèrent des tensions plus élevées et dissipent plus d'énergie dans des espaces plus restreints. Mais quel est l'inconvénient ? Cette puissance se transforme en chaleur.

Imaginez un module de puissance compact fonctionnant dans un environnement industriel. Si la fréquence de commutation augmente, les composants peuvent rétrécir, mais leur charge thermique par centimètre carré augmente. Le défi n'est plus seulement d'évacuer la chaleur, mais de le faire dans un volume limité avec une surface réduite.

Du point de vue de la fabrication, cela signifie également que le boîtier ou le profilé structurel - s'il est conçu intelligemment - peut servir de dissipateur thermique. Il s'agit là d'une opportunité majeure pour ceux d'entre nous qui travaillent dans l'extrusion d'aluminium.

Type de dispositif d'alimentation Fréquence de commutation Besoin de gestion de la chaleur
Redresseur traditionnel 50-60 Hz Faible
Onduleur MOSFET 20-100 kHz Modéré
Convertisseur SiC/GaN 100 kHz - 1 MHz Élevé - nécessite un dissipateur thermique optimisé

L'électronique de puissance à haute fréquence fonctionne toujours dans la gamme des GHz.Faux

La plupart des applications de puissance vont de quelques dizaines de kHz à quelques MHz, et non en GHz comme les systèmes RF.


Une fréquence plus élevée augmente la contrainte thermique en raison de la conception compacte et des pertes de commutation plus élevées par surface.Vrai

La densité de puissance augmente avec la fréquence, ce qui accroît le flux de chaleur et nécessite une meilleure conception thermique.

Quels sont les avantages d'une conception thermique appropriée ?

Un bon dissipateur thermique ne se contente pas d'éviter les pannes, il permet à votre produit d'atteindre des performances optimales, de durer plus longtemps et de rester compact.

Une conception thermique appropriée permet de maintenir des températures de jonction sûres, d'améliorer les performances, d'accroître la fiabilité et de favoriser une intégration compacte et efficace des systèmes.

Dans l'électronique de puissance à haute fréquence, chaque degré de chaleur supplémentaire compte. Voyons quels sont les principaux avantages de la conception thermique :

Amélioration des performances

Les semi-conducteurs fonctionnent plus efficacement lorsqu'ils sont plus froids. Avec des températures de jonction plus basses, les pertes de conduction et les pertes de commutation diminuent. Cela permet d'obtenir une régulation plus serrée, un débit plus élevé et une meilleure réponse transitoire.

Fiabilité accrue

La durée de vie des composants est très sensible à la température. De nombreux dispositifs perdent la moitié de leur durée de vie prévue pour chaque augmentation de 10°C de la température de jonction. Une bonne gestion thermique maintient les températures dans des marges sûres, réduisant ainsi l'usure et le risque de défaillance.

Une plus grande densité de puissance

Une bonne dissipation de la chaleur permet de réduire la taille des modules sans augmenter le risque de défaillance. Vous n'avez pas besoin de boîtiers surdimensionnés pour diffuser la chaleur. Ceci est particulièrement utile pour les systèmes EV, l'aérospatiale ou les modules industriels compacts.

Réduction du coût total du système

Une bonne dissipation de la chaleur peut vous permettre d'éviter des systèmes de refroidissement coûteux. Vous pouvez également éviter les défaillances sur le terrain et les réclamations au titre de la garantie, qui ont toutes deux un impact sur la rentabilité à long terme.

Permet une intégration compacte et modulaire

Si vos profilés en aluminium ou vos pièces de châssis servent également de chemin thermique, vous réduisez le nombre de composants supplémentaires. C'est un atout précieux dans la conception modulaire pour les équipementiers et les clients industriels.

Bénéfice Description
Efficacité Un Tj plus bas améliore les pertes de commutation et de conduction
Durée de vie Les appareils plus froids durent plus longtemps (jusqu'à 2x à une température de jonction inférieure de 10°C)
Réduction de la taille Des chemins thermiques efficaces permettent de réduire la taille des boîtiers
Fiabilité Réduit l'emballement thermique, la fatigue et la dérive des composants
Valeur de fabrication Intégration de la fonction thermique dans le profil structurel

Une conception thermique appropriée permet d'obtenir un courant plus élevé et une taille plus petite en maintenant la température de jonction à un niveau bas.Vrai

Oui, des températures plus basses permettent un conditionnement plus serré et une densité de puissance plus élevée.


La conception thermique n'a d'importance que pour les appareils de plus de 100 W.Faux

Même les systèmes de faible puissance peuvent tomber en panne si la chaleur n'est pas correctement gérée, en particulier à haute fréquence.

Comment choisir un dissipateur thermique pour les appareils à haute fréquence ?

Le choix du bon dissipateur thermique implique de trouver un équilibre entre la puissance, le flux d'air, la taille, le matériau et la façon dont le module est construit et utilisé.

Pour choisir un dissipateur thermique, il faut calculer la résistance thermique requise en fonction de la puissance dissipée, choisir des matériaux à haute conductivité, s'assurer de la bonne géométrie des ailettes et adapter l'assemblage aux conditions de circulation de l'air et d'installation.

vase élégant en céramique à fleurs roses
Charmant vase en céramique à fleurs roses avec une finition brillante, parfait pour la décoration d'intérieur

Voici la version simple d'un processus que je suis souvent avec mes clients :

Étape 1 : Définir les pouvoirs et les limites

Commencez par déterminer la puissance dissipée de l'appareil en watts. Trouvez ensuite la température ambiante maximale et la température de jonction la plus élevée que l'appareil peut tolérer. La différence est votre budget thermique.

Par exemple, si un module GaN dissipe 30 W, fonctionne dans un environnement de 50 °C et doit rester en dessous de 125 °C à la jonction, vous avez 75 °C pour travailler. Cela donne une résistance thermique totale admissible de 75°C / 30W = 2,5°C/W.

Étape 2 : Estimation de la résistance pour chaque couche

Décomposez-le : entre la jonction et le boîtier, entre le boîtier et l'évier (interface thermique) et entre l'évier et l'environnement. Utilisez les valeurs de la fiche technique pour la partie jonction-caisse. L'évier doit gérer le reste.

Étape 3 : Choix du matériau et de la géométrie

L'aluminium est le matériau le plus courant, mais le cuivre a une conductivité thermique plus élevée. Pour un flux thermique élevé, vous pouvez avoir besoin d'une base en cuivre ou de caloducs encastrés.

Pour la conception des ailettes :

  • Les grands ailerons offrent une plus grande surface.
  • Un espacement plus large favorise la convection naturelle.
  • L'air pulsé nécessite un espacement plus serré.

Étape 4 : Intégrer le montage

Utilisez des tampons thermiques, de la pâte ou des matériaux d'interface collés pour assurer un bon contact. La pression de montage est importante : les montages inégaux ou lâches réduisent le flux de chaleur.

Étape 5 : Simuler et vérifier

Tester les prototypes dans des conditions réelles de débit d'air et de charge. Utiliser des capteurs de température pour vérifier les températures de jonction et de surface. Si nécessaire, utiliser la simulation CFD.

Paramètres de conception Valeur ou plage typique Objectif
Puissance dissipée (W) 10 - 300+ W Chaleur générée par les pertes de commutation
Budget thermique (°C) 40 - 90°C Différence entre Tj max et ambiante
Résistance requise 0,2 - 5 °C/W Dépend du système et de l'environnement
Choix des matériaux Aluminium / Cuivre L'aluminium préféré pour son coût, le cuivre pour ses performances
Conception de l'ailette Droit / Pin / Évasé Affecte la convection naturelle par rapport à la convection forcée

Les ailettes d'un dissipateur thermique ne sont utiles que lorsque l'air est en mouvement.Faux

Les palmes sont utiles aussi bien dans l'air immobile (convection naturelle) que dans l'air en mouvement, mais leur efficacité dépend de leur conception.


Un dissipateur thermique à base de cuivre offre une meilleure conductivité thermique qu'un dissipateur à base d'aluminium.Vrai

Oui, le cuivre conduit mieux la chaleur, mais il est plus lourd et plus coûteux.

Quelles sont les tendances qui affectent les dissipateurs thermiques pour l'électronique de puissance ?

La gestion thermique évolue rapidement, sous l'impulsion de vitesses de commutation plus élevées, de modules plus petits et d'une demande de fiabilité dans des boîtiers compacts.

Les principales tendances sont les suivantes : conceptions métalliques hybrides, dissipateurs thermiques structurels intégrés, géométries imprimées en 3D, utilisation de simulations et de matériaux intelligents pour améliorer les performances.

chaise de bureau ergonomique grise moderne
Chaise de bureau ergonomique grise confortable avec fonctions réglables pour la maison ou le lieu de travail

Voyons ce qui façonne la prochaine génération de dissipateurs thermiques :

Structures hybrides

Le mélange d'aluminium avec du cuivre ou des chambres à vapeur permet une diffusion efficace de la chaleur. Vous bénéficiez de la légèreté de l'aluminium et des performances du cuivre. Ces éléments sont particulièrement utiles dans les modules de plus de 200 W ou avec de petites empreintes thermiques.

Conception de châssis intégrés

De plus en plus de fabricants intègrent le dissipateur thermique dans le boîtier lui-même. Dans votre cas, cela signifie fournir une extrusion d'aluminium qui sert à la fois de boîtier et de chemin thermique, ce qui réduit le nombre de pièces et améliore l'efficacité de l'assemblage.

Géométries optimisées et fabrication additive

Les dissipateurs thermiques imprimés en 3D permettent d'obtenir des formes complexes impossibles à réaliser avec l'extrusion traditionnelle. Par exemple, les canaux internes ou les ailettes fractales améliorent la surface et le flux d'air tout en réduisant le poids.

Conception basée sur la simulation

Les concepteurs utilisent de plus en plus la CFD et les jumeaux numériques pour simuler le flux thermique et optimiser la conception des éviers avant la production. Cela permet des itérations plus rapides et des produits plus fiables.

Matériaux avancés

Les feuilles de graphite, les plastiques thermoconducteurs et les composites céramique-métal sont testés dans un plus grand nombre d'applications. Si l'aluminium reste dominant, ces matériaux offrent des avantages spécifiques en termes de poids, de facteur de forme ou de stabilité.

Caloducs et systèmes à changement de phase

Pour les modules à haute fréquence dans des espaces restreints, des caloducs intégrés ou des microcanaux de chaleur sont utilisés pour éloigner plus rapidement la chaleur du cœur de l'appareil. Cela permet d'obtenir une densité de puissance beaucoup plus élevée.

Tendance Impact sur la conception
Matériaux hybrides Meilleur étalement, température de base plus basse
Intégration structurelle Réduction du poids et du coût, amélioration de la fiabilité
Géométrie avancée Flux d'air optimisé, volume réduit
Outils de simulation Prédiction plus précise des performances
Refroidissement intégré Densité de puissance plus élevée dans des boîtiers plus petits

L'utilisation de dissipateurs thermiques hybrides cuivre-aluminium permet de réduire les températures de base et d'améliorer la fiabilité.Vrai

Le cuivre répartit mieux la chaleur à la base, l'aluminium fournit des ailettes légères - ensemble, ils améliorent les performances.


L'intégration structurelle signifie que le dissipateur thermique est une pièce complètement séparée du châssis mécanique.Faux

L'intégration structurelle signifie que le châssis ou le cadre sert également de dissipateur thermique, combinant ainsi les fonctions.

Conclusion

Le choix d'un dissipateur thermique pour l'électronique de puissance à haute fréquence n'est pas seulement une tâche d'ingénierie, c'est une stratégie de conception. Vous devez comprendre la densité de puissance, les chemins thermiques, les matériaux, le flux d'air et l'agencement du système. Une conception, des tests et une intégration appropriés, en particulier lorsque le dissipateur thermique fait partie du profil structurel, permettent de créer des modules compacts, efficaces et fiables, prêts pour des applications exigeantes dans les domaines de la conversion d'énergie, des systèmes de véhicules électriques et de l'automatisation industrielle.

Eva

Vous n'avez toujours pas trouvé votre réponse ? Cliquez sur le bouton ci-dessous pour une consultation gratuite, Eva est là pour vous aider.
Consultation gratuite
