Как сделать алюминиевый корпус для печатной платы?
Проектирование алюминиевого корпуса печатной платы может быть сложной задачей из-за необходимости обеспечения точности, долговечности и эффективного отвода тепла.

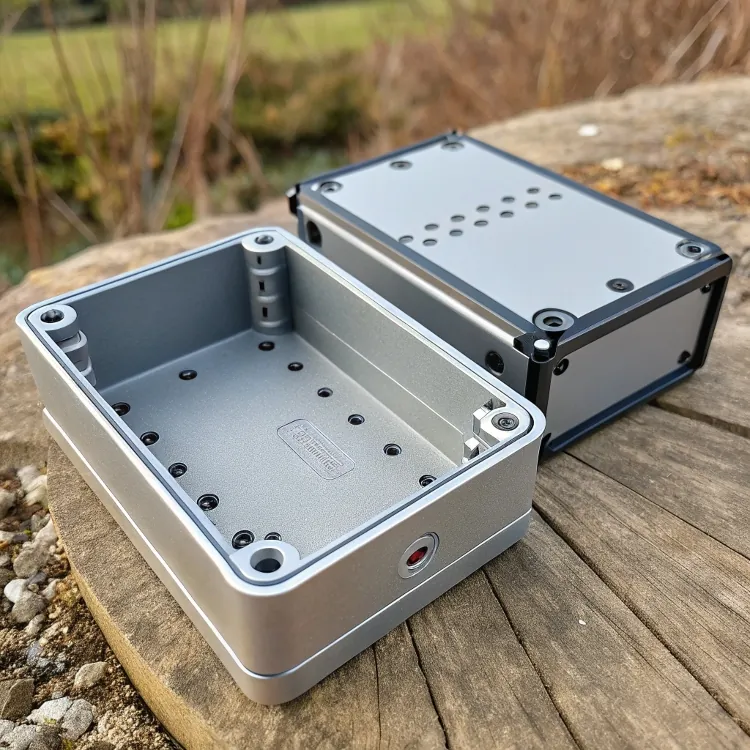

Алюминиевый корпус для печатных плат - это защитный кожух из алюминия, предназначенный для размещения и защиты печатных плат (ПП) от воздействия факторов окружающей среды, механических повреждений и электромагнитных помех.
Понимание назначения и конструкции алюминиевых корпусов печатных плат необходимо разработчикам и производителям электроники, стремящимся повысить долговечность и производительность устройств.
Что такое алюминиевый корпус печатной платы?
Разработка прочного и эффективного корпуса для электронных компонентов имеет решающее значение, особенно если учесть такие факторы, как теплоотвод и защита от внешних воздействий.

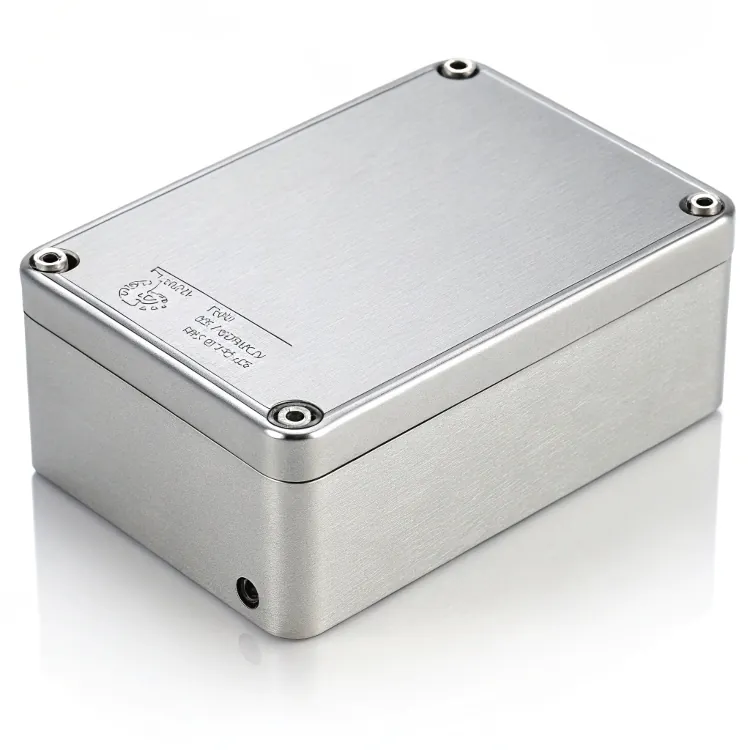

Алюминиевый корпус печатной платы - это металлический корпус, специально разработанный для размещения печатных плат, обеспечивающий защиту от физических повреждений, влаги, пыли и электромагнитных помех, а также способствующий рассеиванию тепла.
Ключевые особенности алюминиевых корпусов печатных плат
- Прочность материала: Алюминий обеспечивает прочную, но легкую конструкцию.
- Теплопроводность1: Отлично подходит для рассеивания тепла, выделяемого электронными компонентами.
- Экранирование электромагнитных помех2: Защищает чувствительную электронику от электромагнитных помех.
- Устойчивость к коррозии: Естественный оксидный слой алюминия обеспечивает защиту от коррозии.
Общие приложения
| Область применения | Преимущества алюминиевых корпусов |
|---|---|
| Промышленная электроника | Защищает от неблагоприятных условий окружающей среды |
| Бытовая электроника | Элегантный дизайн и эффективное управление теплом |
| Автомобильные системы | Обеспечивает долговечность и надежность в условиях вибрации |
| Медицинские приборы | Поддерживает стерильность и защищает чувствительные компоненты |
Алюминиевые корпуса подходят только для применения внутри помещений.Ложь
Алюминиевые корпуса универсальны и могут быть разработаны как для внутреннего, так и для наружного применения, обеспечивая защиту от различных факторов окружающей среды.
Алюминиевые корпуса обеспечивают эффективную защиту электронных устройств от электромагнитных помех.Правда
Алюминий'благодаря своим проводящим свойствам отлично подходит для экранирования электронных компонентов от электромагнитных помех.
Как изготовить алюминиевую печатную плату?
Создание печатной платы с использованием алюминия требует специальных процессов для обеспечения надлежащей изоляции и функциональности.
Алюминиевая печатная плата состоит из металлической подложки с диэлектрическим слоем и медного контурного слоя, разработанного для обеспечения превосходного теплоотвода в мощных приложениях.
Структура Алюминиевая печатная плата3
- Базовый слой: Алюминиевая подложка, обеспечивающая механическую поддержку и отвод тепла.
- Диэлектрический слой: Изоляционный слой, отделяющий алюминиевую основу от медной цепи.
- Медный слой цепи: Токопроводящий слой, в который монтируются электронные компоненты.

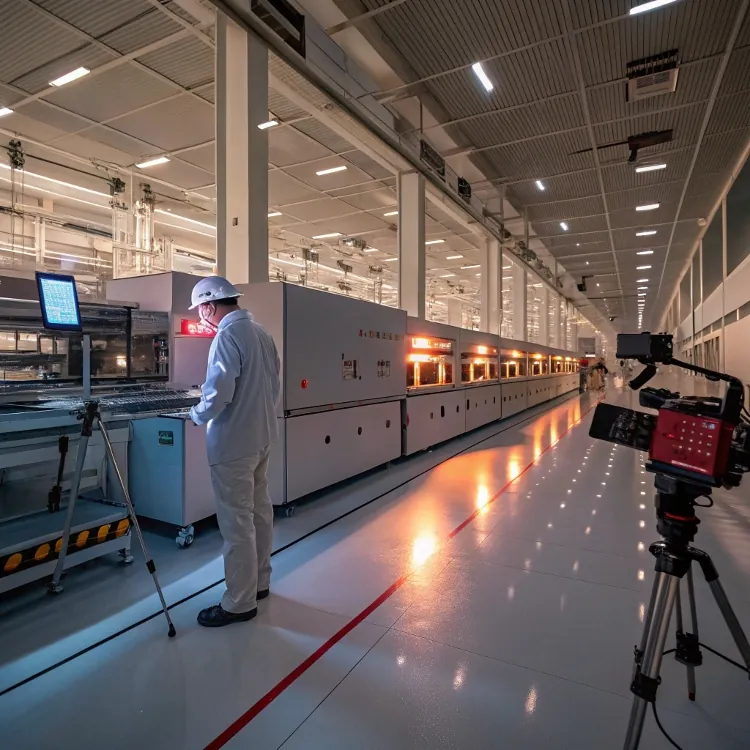

Производственный процесс
- Ламинирование: Присоединение медного слоя к диэлектрику и алюминиевому основанию.
- Травление: Удаление ненужной меди для создания желаемых схем.
- Бурение: Создание отверстий для выводов компонентов и межсоединений.
- Нанесение паяльной маски: Нанесение защитного слоя для предотвращения образования мостиков припоя.
- Шелкография: Добавление меток и идентификаторов компонентов.
Преимущества алюминиевых печатных плат
- Расширенный Терморегулирование4: Эффективный отвод тепла продлевает срок службы компонентов.
- Механическая устойчивость: Снижает риск деформации печатной платы под воздействием теплового напряжения.
- Экономически эффективный: Требуется меньше радиаторов и других компонентов терморегулирования.
Алюминиевые печатные платы менее эффективны при отводе тепла по сравнению с традиционными печатными платами FR4.Ложь
Алюминиевые печатные платы специально разработаны для превосходного рассеивания тепла, что делает их более эффективными в тепловом управлении по сравнению с традиционными печатными платами FR4.
Алюминиевые печатные платы идеально подходят для применения мощных светодиодов.Правда
Отличная теплопроводность алюминиевых печатных плат делает их пригодными для применения в мощных светодиодах, где управление теплом имеет решающее значение.
Для чего нужен алюминиевый корпус?
Выбор правильного материала корпуса имеет огромное значение для обеспечения долговечности и надежности электронных устройств.

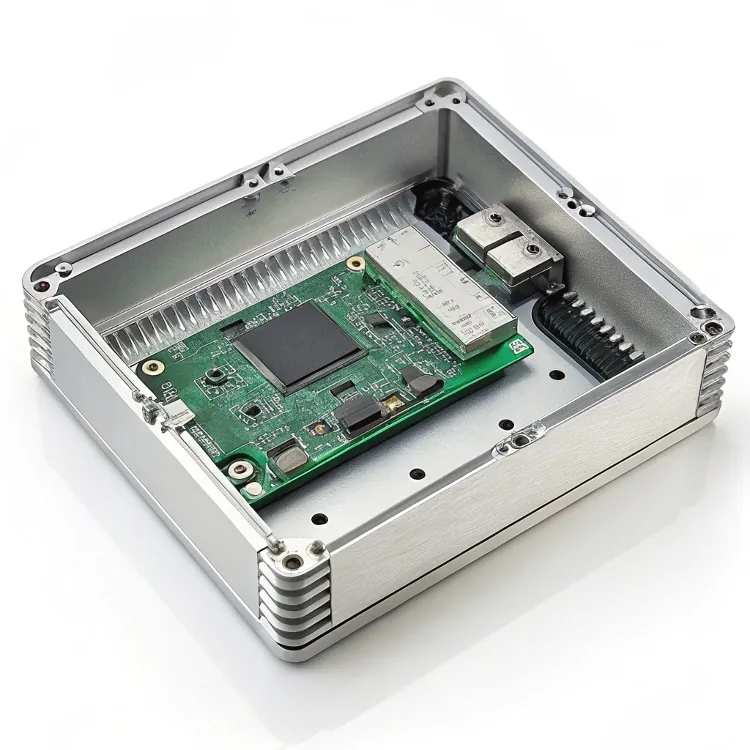

Алюминиевые корпуса используются для защиты электронных компонентов от физических повреждений, вредного воздействия окружающей среды и электромагнитных помех, а также для отвода тепла.
Преимущества использования алюминиевых корпусов
- Долговечность: Устойчив к ударам и механическим нагрузкам.
- Легкий: Проще в обращении и установке по сравнению с другими металлами.
- Тепловые характеристики: Эффективно отводит тепло от внутренних компонентов.
- Эстетическая привлекательность: Элегантный и профессиональный внешний вид.
Отрасли, в которых используются алюминиевые корпуса
| Промышленность | Пример применения |
|---|---|
| Телекоммуникации | Корпус для оборудования обработки сигналов |
| Возобновляемая энергия | Корпуса для солнечных инверторов и контроллеров |
| Транспорт | Защитные корпуса для систем управления в транспортных средствах |
| Аэрокосмическая промышленность | Экранирование для систем навигации и связи |
Алюминиевые корпуса не подходят для сред с высоким уровнем электромагнитных помех.Ложь
Алюминиевые корпуса эффективно защищают электронные компоненты от электромагнитных помех, что делает их подходящими для использования в таких условиях.
Алюминиевые корпуса могут улучшить терморегулирование электронных устройств.Правда
Благодаря высокой теплопроводности алюминия эти корпуса помогают отводить тепло, улучшая терморегуляцию закрытых устройств.
Заключение
Алюминиевые корпуса для печатных плат играют важнейшую роль в защите электронных компонентов, управлении теплом и обеспечении надежности устройств в различных отраслях промышленности. Понимание их конструкции и преимуществ необходимо для проектирования эффективных электронных систем.
-
Понимание теплопроводности имеет ключевое значение для оптимизации управления теплом в электронных устройствах, обеспечивая их долговечность и производительность.↩
-
Узнайте об экранировании электромагнитных помех, которое защищает вашу электронику от помех, повышая надежность и производительность в различных приложениях.↩
-
Изучите преимущества алюминиевых печатных плат, особенно в мощных приложениях, чтобы понять их значение в современной электронике.↩
-
Узнайте о методах терморегулирования в алюминиевых печатных платах, чтобы лучше понять эффективность их отвода тепла.↩
