방열판 샘플 및 프로토타이핑 공정?

출시 며칠 전에 제품 과열 문제를 겪어본 적 있나요? 바로 그 문제를 제가 해결해 드립니다.

그렇습니다 — 명확한 프로토타입 워크플로가 차이를 만듭니다. 체계적인 샘플 단계, 엄격한 테스트, 유연한 디자인 변경 허용 범위를 통해 개념에서 생산까지 자신 있게 진행할 수 있습니다.

이 글의 나머지 부분에서는 각 핵심 질문을 하나씩 살펴보겠습니다. 워크플로우를 구성하는 단계, 샘플 제작 소요 시간, 성능을 검증하는 테스트 방법, 프로토타이핑 과정에서 설계 변경이 허용되는지 여부를 공유하겠습니다. 이제 자세히 알아보겠습니다.

프로토타입 워크플로를 구성하는 단계는 무엇인가요?

신뢰할 수 있는 방열판 샘플을 확보하기 위한 순서는 무엇인가? 이 단계에서 실수하면 비용이 많이 드는 재작업으로 이어질 수 있습니다.

프로토타입 워크플로는 일반적으로 요구사항 정의, 열 모델링(CFD), 설계 반복, 샘플 제작을 위한 금형 제작, 샘플 생산, 테스트 및 검증을 포함합니다.

맞춤형 방열판의 프로토타입 워크플로를 진행할 때, 저는 체계적인 절차를 따릅니다. 먼저 저는 요구 사항: 얼마나 많은 열(와트 단위)을 방출해야 하는지, 주변 온도 환경은 어떠한지, 공간 또는 장착 제약 조건은 무엇인지. 이는 열 관리 전문가들의 지침과 일치합니다.

다음으로, 나는 열 모델링 및 시뮬레이션우리는 열 저항, 핀 형상, 공기 흐름 등을 추정하기 위해 CFD 또는 해석 모델을 구축합니다. 전문가들은 시뮬레이션과 실험 결과의 상관관계 분석이 핵심이라고 지적합니다. 이 단계에서 설계 반복 작업이 이루어집니다: 핀 간격, 재료 선택(예: 6063-T5 또는 6061-T6 알루미늄), 베이스 두께, 장착 방법 등을 조정합니다.

그 다음에 오는 것은 시제품 제작을 위한 도면 및 공구 준비: 우리는 생산을 대표하는 금형 또는 소프트 툴링을 제작하여 샘플 유닛을 만듭니다. 이 단계는 복잡성에 따라 약 6~8주가 소요됩니다.

공구 준비가 완료되면, 우리는 실행합니다. 샘플 생산: 선택된 제조 공정(예: 압출, CNC 가공, 다이캐스팅)을 사용하여 하나 또는 여러 개의 유닛(배치에 따라 다름)을 제조합니다.

물리적 샘플을 확보한 후, 우리는 수행합니다 테스트 및 검증: 열 성능 시험(열 저항, 부하 시 ΔT), 기계적 시험(치수 정확도, 장착), 필요 시 진동 또는 충격 시험.

마지막으로, 테스트 결과와 고객 피드백을 바탕으로, 우리는 다음 단계로 진행합니다. 디자인 개선 (필요한 경우) 이후 본격적인 생산 설계 단계로 넘어갑니다. 이 루프는 성능과 제조 가능성이 승인될 때까지 반복될 수 있습니다.

요약하면, 작업 흐름은 다음과 같이 표로 정리할 수 있습니다:

단계	설명
1. 요구사항 정의	열 부하, 주변 환경, 기하학적 구조, 장착 제약 조건
2. 열 모델링 및 시뮬레이션	핀 형상, 기류, 저항에 대한 CFD 또는 해석적 계산
3. 설계 반복 및 도면 작성	재료, 형상, 특징, 공구 도면 조정
4. 공구 제작 / 시제품 제작 준비	소프트 툴링 / 샘플 툴링 생산
5. 샘플 생산	실제 방열판 시제품 제조
6. 테스트 및 검증	열 시험, 기계 시험, 때로는 신뢰성 또는 환경 시험
7. 디자인 개선 및 승인	테스트/피드백 기반 조정 → 생산 준비 완료

샘플 제작에는 얼마나 걸리나요?

물리적 방열판 샘플을 확보하기까지 몇 주가 소요되나요? 확실하지 않다면 주요 출시 일정을 놓칠 위험이 있습니다.

일반적인 시제품 샘플 생산(소프트 툴링 포함)은 약 6~8주가 소요되며, 전체 개발 기간은 복잡성에 따라 1~4개월이 걸릴 수 있습니다.

샘플 제작 소요 시간은 여러 요인에 따라 달라집니다: 설계 복잡도(핀 밀도, 압출 길이, CNC 가공 특징), 소재 선택, 금형 준비 상태(소프트 금형 vs 하드 금형), 제조 방법, 수정 주기 등입니다. 한 맞춤형 방열판 개발업체는 프로토타입 제작 단계(소프트 금형 + 샘플 제작 + 내부 테스트)가 대부분의 설계에서 약 6~8주가 소요된다고 밝혔습니다. 그러나 전체 개발 기간(CFD 반복 작업 + 제작)은 반복 횟수와 고객 응답 시간에 따라 1~4개월이 소요될 수 있습니다. 다른 사례에서는 공급업체가 “샘플 승인 후 선금 지급 시 생산 부품 납기 15~20일”이라고 명시했습니다.

다음은 주요 시간 요인들입니다:

시간 운전자 및 일반적인 지속 시간

• CFD/설계 반복 작업디자인 변경 사항이 많을 경우 시뮬레이션과 도면 작업에 몇 주가 소요될 수 있습니다.
• 공구 준비소프트 툴링이나 소량 생산용 고정 장치는 시간이 소요됩니다. 방법에 따라 2~4주가 추가될 수 있습니다.
• 샘플 제조: 공구가 준비되면 소량의 유닛을 제작하는 데 며칠에서 일주일이 소요될 수 있습니다.
• 테스트 및 피드백 사이클시제품 제작 후 열/기계적 시험 수행, 결과 보고 및 설계 수정 가능성에 따른 추가 시간이 소요됩니다.
• 고객 응답 시간귀하의 피드백이나 디자인 변경 결정으로 인해 일정이 연장될 수 있습니다.

중간 난이도 방열판 프로토타입의 일반적인 일정:

• 1-2주차: 요구사항 및 초기 모델링
• 3-4주차: 상세 설계 도면, 시뮬레이션 검증
• 5주차: 소프트 툴링 또는 샘플 고정 장치 준비
• 6-7주차: 시제품 제조 및 내부 테스트
• 8주차: 고객 리뷰, 피드백, 가능한 조정 사항

어떤 테스트가 프로토타입 성능을 검증합니까?

방열판 샘플이 “양호”하다고 인정받으려면 어떤 테스트를 통과해야 합니까? 핵심 테스트를 생략하면 냉각 성능 저하, 과열 또는 시스템 장애가 발생할 수 있습니다.

검증에는 일반적으로 부하 상태에서의 열 저항/ΔT 테스트, 기계적 검사, 환경 스트레스 테스트(열 사이클링, 진동), 공기 흐름 또는 CFD 상관 관계 테스트가 포함됩니다.

프로토타입 방열판을 평가할 때 저는 열적, 기계적, 환경적 테스트를 종합적으로 수행합니다. 다음은 주요 테스트 방법과 그 중요성에 대한 설명입니다.

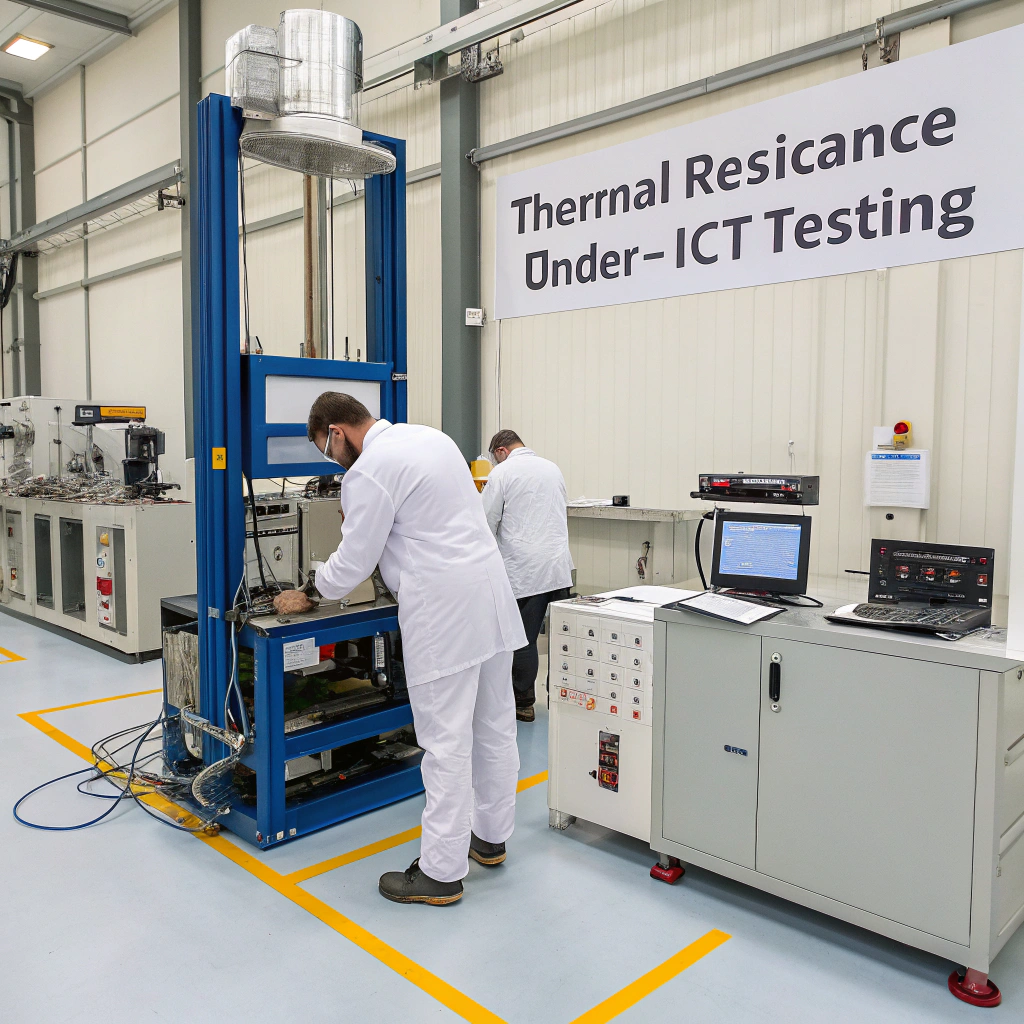

열 성능 시험

• 알려진 열 부하가 가해질 때 열 저항(°C/W) 또는 델타-T(온도 상승)를 측정하십시오.
• 열 챔버 또는 시험 장치를 사용하여 주변 환경 및 부하 조건을 시뮬레이션하십시오.
• 측정된 성능을 CFD 예측값 또는 설계 목표치와 비교하십시오.
• 또한 장착/열전도 인터페이스 재료(TIM)의 영향을 평가하십시오.

기계적 및 치수 시험

• 핀 높이, 간격, 베이스 평탄도, 장착 구멍 위치를 확인하십시오.
• 뒤틀림, 버, 표면 마감 문제를 검사하십시오.
• 해당되는 경우 기계적 신뢰성 시험을 수행하십시오.

환경 및 신뢰성 시험

• 열 사이클링: −40°C ~ +100°C, 다수의 사이클 수행 가능.
• 진동, 습도, 공기 흐름 경로 검증.
• 시뮬레이션 상관관계: 실험 결과 대 CFD 결과 확인.

테스트 카테고리	주요 지표	중요한 이유
열 성능	정격 부하에서의 ΔT, °C/W	냉각 용량이 사양을 충족하는지 확인합니다
기계적 / 치수적	핀 간격, 평탄도, 장착 공차	적합성과 제조 가능성을 보장합니다
환경적 스트레스	열 사이클, 습도, 진동	시간 및 조건에 따른 신뢰성을 평가합니다
기류 / 대류	공기 속도 대 온도 강하	실제 조건에서 냉각이 제대로 작동하도록 보장합니다
시뮬레이션 상관관계	측정 결과 대 시뮬레이션 결과	설계 규칙 및 모델링 정확도를 검증합니다

프로토타이핑 과정에서 디자인 변경이 허용되나요?

샘플이 제작된 후에도 디자인을 수정할 수 있나요? 네 — 하지만 시기와 비용이 중요합니다.

예 — 프로토타이핑 단계에서는 일반적으로 디자인 변경이 허용되지만, 각 변경마다 시간과 비용이 추가될 수 있습니다. 변경이 빠를수록 영향은 적어집니다.

고객과 프로토타입 방열판을 작업할 때, 프로토타이핑 과정에서 설계 변경이 허용될 뿐만 아니라 예상된다는 점을 강조합니다. 다만 이를 현명하게 관리해야 합니다.

고려할 사항

1. 변경 시기는 매우 중요하다
   초기 변경은 비용이 적게 듭니다. 후기 변경은 비용이 많이 듭니다.

2. 변화 관리
   모든 변경 요청, 업데이트된 도면, 소요 시간 및 비용을 문서화합니다.

3. 생산에 미치는 영향
   너무 많은 변경 사항은 출시를 지연시키고 비용을 증가시킵니다.

4. 제조 방법
   소프트 툴링과 CNC는 더 빠른 변경을 가능하게 합니다. 하드 툴링은 조정 비용이 많이 듭니다.

5. 비용 대 편익
   개선 사항이 명확하다면 지지합니다. 그렇지 않다면 변경 사항은 다음 개정판으로 미루겠습니다.

모범 사례 권고 사항

• 핵심 사양을 조기에 확정하라.
• 시제품 제작 전에 시뮬레이션하십시오.
• 초기 수정 작업을 위한 유연한 도구 사용을 허용하십시오.
• 1~2회의 수정을 계획하십시오.
• 검증 후 설계를 동결하십시오.

결론
