알루미늄 프로파일 금형을 제작하는 데 최소 7일이 걸리는 이유는 무엇인가요?

알루미늄 프로파일 금형을 제작하는 데 일주일 이상 걸리는 이유가 궁금하신가요?

알루미늄 프로파일 금형 제작 공정은 금형강 절단, 황삭, 열처리, 정밀 가공 등 일련의 필수 단계로 인해 최소 7일이 소요됩니다. 각 단계는 시간이 많이 걸리지만 금형의 품질과 내구성을 보장하는 데 매우 중요합니다.

이 타임라인의 복잡성을 이해하면 알루미늄 프로파일 몰드 제작에 필요한 복잡성과 정밀성을 알 수 있습니다. 각 단계를 자세히 살펴보고 세심한 장인 정신을 감상해 보겠습니다.

알루미늄 금형 제작의 초기 단계는 무엇인가요?

알루미늄 금형 제작의 여정을 시작하시나요? 초기 단계를 이해하는 것이 중요합니다. 이러한 프로세스는 정밀하고 내구성 있는 금형을 위한 토대를 마련합니다.

알루미늄 금형 제작의 초기 단계에는 금형 강재 준비, 황삭 가공, 열처리 과정이 포함됩니다. 이러한 과정을 통해 강철의 정밀도와 내구성을 확보하여 효과적인 성형이 가능합니다.

금형강 준비

그 여정은 고품질 금형강을 선택하는 것에서 시작됩니다. 이 선택은 최종 제품의 내구성과 성능에 영향을 미칩니다. 첫 번째 물리적 단계는 강철을 필요한 치수로 절단하는 것입니다. 이 정밀한 절단 작업은 최대 1시간이 소요될 수 있으므로 정확성을 보장해야 합니다.

러프 터닝 실행

절단 후 황삭 선삭은 처음에는 약간 타원형일 수 있는 단조 강철의 바깥쪽 원 모양을 다시 만듭니다. 이 과정에는 완벽한 둥근 모양을 만들기 위한 조정이 포함되며, 이는 금형이 의도한 대로 작동하도록 하는 데 중요합니다.

열처리 중

이 단계는 금형의 강도와 내구성을 향상시키는 데 매우 중요한 단계입니다. 일반적으로 금형은 24시간 동안 열처리를 거치며, 큰 금형은 최대 48시간이 소요됩니다. 이 과정에는 내부 구조를 변경하여 재료를 강화하는 반복적인 템퍼링이 포함됩니다.

CNC 가공 및 추가 프로세스

열처리 후, CNC (컴퓨터 수치 제어) 가공으로 금형 표면을 다듬습니다. 그 다음에는 와이어 절단과 방전 가공(EDM)을 통해 정밀도를 높입니다. 세부 부품의 경우 시간이 오래 걸리지만 느린 와이어 절단으로 정확성을 보장합니다.

프로세스	소요 시간	목적
금형강 절단	약 1시간	초기 셰이핑
러프 터닝	크기에 따라 다름	외부 원 조정
열처리	24-48시간	강화
CNC 가공	다양	정밀한 개선
와이어 커팅 및 EDM	몇 시간	세부 컴포넌트 생성

더 자세한 인사이트를 확인하려면 CNC 가공 세부 정보¹ 를 통해 이러한 기계가 정밀도에 어떻게 크게 기여하는지에 대한 이해를 높일 수 있습니다.

프로세스 효율성 고려 사항

이러한 공정의 효율성은 기계 유형과 작동 속도에 따라 영향을 받을 수 있습니다. 중간 와이어 기계는 느린 와이어 기계보다 빠르게 작동하지만 정확도가 다소 떨어질 수 있습니다. 이러한 뉘앙스를 이해하면 생산 시간과 품질을 최적화하는 데 도움이 될 수 있습니다.

이 분야를 처음 접하는 분들을 위해 EDM 기술² 는 알루미늄 금형 제작에서 복잡한 디자인을 구현하는 데 유용한 관점을 제공합니다.

얼마나 다른지 살펴보세요. 열처리 방법³ 머티리얼 속성에 영향을 주어 특정 프로젝트 요구에 가장 적합한 접근 방식을 선택할 수 있습니다.

열처리는 금형 내구성에 어떤 영향을 미칩니까?

열처리로 금형 수명을 연장하는 비결을 알아보세요. 이 프로세스가 어떻게 내구성을 향상시켜 금형이 산업 환경에서 시간의 흐름과 엄격한 사용을 견딜 수 있도록 보장하는지 알아보세요.

열처리는 재료의 미세 구조를 변경하고 경도, 내마모성, 응력 완화를 높여 금형 내구성을 크게 향상시킵니다. 이 프로세스는 결함 발생 가능성을 줄여 금형의 수명을 연장합니다.

열처리 프로세스 이해

열처리에는 금속을 가열하고 냉각하여 제품 모양을 변경하지 않고 물리적, 기계적 특성을 변경하는 과정이 포함됩니다. 금형의 경우 이 공정을 통해 경도 및 인장 강도와 같은 속성을 향상시킬 수 있습니다.

• 어닐링: 금속을 부드럽게 만들어 연성을 높이고 가공성을 향상시킵니다.
• 담금질: 경도를 높이기 위해 급속 냉각을 포함하며, 다음과 같은 경우에 중요합니다. 공구강 금형⁴.
• 템퍼링: 담금질 후 취성을 감소시켜 인성과 경도 사이의 균형을 유지합니다.

금형 내구성에 미치는 영향

1. 경도 증가: 담금질과 같은 공정을 통해 열처리는 금형 표면을 단단하게 만들어 마모에 대한 저항력을 제공합니다. 이 기능은 다음과 같은 경우에 필수적입니다. 사출 성형 애플리케이션⁵반복적으로 사용하면 금형이 빠르게 열화될 수 있습니다.

2. 스트레스 해소: 작업 중 금형은 상당한 열적 및 기계적 스트레스를 받습니다. 열처리는 이러한 응력을 완화하여 뒤틀림이나 균열 위험을 최소화합니다.

3. 미세 구조적 변화: 열처리를 통해 금형 재료의 내부 구조를 변경하면 인성 및 강도와 같은 특성이 향상됩니다. 이러한 변화는 금형이 다음에 덜 취약하게 만듭니다. 금속 피로⁶.

열처리 방법	금형 내구성에 미치는 영향
어닐링	연성 및 가공성 향상
담금질	표면 경도 증가
템퍼링	부드러움과 단단함의 균형

실제 애플리케이션

내구성이 가장 중요한 자동차 제조와 같은 산업에서는 열처리된 금형이 표준입니다. 예를 들어 차체 패널⁷ 생산은 변형 없이 고압 스탬핑 공정을 반복적으로 견딜 수 있는 금형에 의존합니다.

또한 유도 가열과 같은 최신 열처리 기술을 통해 이러한 공정을 정밀하게 제어할 수 있으므로 제조업체는 특정 요구 사항에 따라 특성을 맞춤화할 수 있습니다.

더 자세히 알아보려면 다음과 같은 뚜렷한 이점을 제공하는 진공 열처리 또는 플라즈마 질화와 같은 고급 기술을 살펴보는 것이 좋습니다. 특정 합금 구성⁸. 이러한 방법은 제조 주기의 효율성을 유지하면서 내구성을 향상시키는 데 있어 획기적인 전환점이 될 수 있습니다.

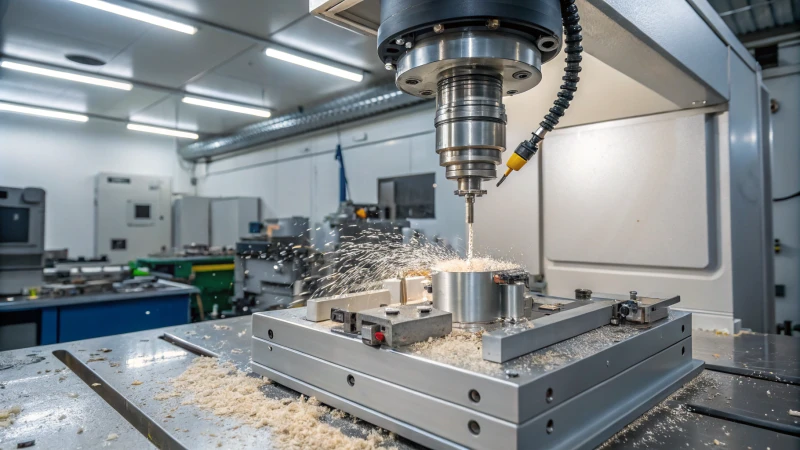

역할 수행 CNC 금형 생산에서 기계 가공 플레이?

CNC 기계 가공은 금형 생산 산업에서 중추적인 역할을 하며 정밀성, 효율성, 다용도성을 가능하게 합니다. 이 기술이 설계부터 완성에 이르기까지 제조업을 어떻게 혁신하는지 살펴보세요.

CNC 가공은 정밀도, 속도, 복잡한 디자인을 처리할 수 있는 능력으로 인해 금형 생산에서 매우 중요합니다. 이를 통해 낭비를 줄이고 처리 시간을 단축하여 고품질의 금형을 제작할 수 있습니다.

복잡한 설계의 정밀도

CNC (컴퓨터 수치 제어) 가공을 통해 제조업체는 이전에는 달성하기 어려웠던 복잡하고 정밀한 금형을 만들 수 있습니다. 이러한 정밀도는 복잡한 금형에 필요한 세부 설계를 처리할 때 매우 중요합니다. CNC 기계는 정확한 디지털 지침을 따르기 때문에 여러 장치에서 일관된 품질을 보장합니다.

예를 들어, 자세한 알루미늄 프로파일 몰드⁹ 는 엄격한 공차로 생산할 수 있으며, 이는 높은 정밀도가 요구되는 애플리케이션에 매우 중요한 요소입니다.

향상된 효율성 및 속도

자동화 기능 CNC 가공은 금형 생산에 필요한 시간을 크게 줄여줍니다. 기존 방식은 수작업으로 조정해야 하므로 시간이 많이 걸리고 인적 오류가 발생하기 쉽습니다. 이와는 대조적으로 CNC 가공은 생산 공정을 자동화하여 이러한 지연을 최소화합니다.

• 시간 효율성: 기존에는 몇 주가 걸리던 프로세스를 이제 며칠 만에 완료할 수 있습니다.
• 일관성: 생산되는 모든 금형은 동일하므로 변동성이 없습니다.

게다가, CNC 가공은 신속한 프로토타입 제작을 지원하므로 디자이너가 디자인을 빠르게 테스트하고 개선할 수 있습니다.

소재의 다양성

의 주요 장점 중 하나는 CNC 기계의 가장 큰 장점은 다양한 재료로 작업할 수 있다는 점입니다. 알루미늄, 강철, 플라스틱 등 다양한 소재를 다룰 수 있습니다, CNC 기계는 이 모든 것을 쉽게 처리할 수 있습니다. 이러한 다재다능함은 특히 다양한 자료¹⁰ 는 다양한 애플리케이션에 필요합니다.

다음은 금형 제작에 사용되는 일반적인 재료와 그 특성을 보여주는 간단한 표입니다. CNC 호환성:

재료	CNC 호환성
알루미늄	높음
Steel	높음
플라스틱	보통
구리	높음

폐기물 감소

CNC 가공은 정밀도와 효율성으로 인해 환경 친화적인 옵션입니다. 금형 형상을 만드는 데 필요한 재료만 제거하기 때문에 재료 낭비를 줄일 수 있습니다. 이러한 측면은 지속 가능성과 비용 효율성에 중점을 둔 비즈니스에 특히 중요하며, 다음과 같은 가치에 부합합니다. 환경 의식¹¹.

요약하자면 CNC 가공은 정밀도, 효율성, 재료 다용도성, 폐기물 감소 등 금형 생산에 다양한 이점을 제공합니다. 제조업체는 이 기술을 도입하여 생산 공정을 크게 개선하고 고품질의 금형을 효율적으로 제공할 수 있습니다.

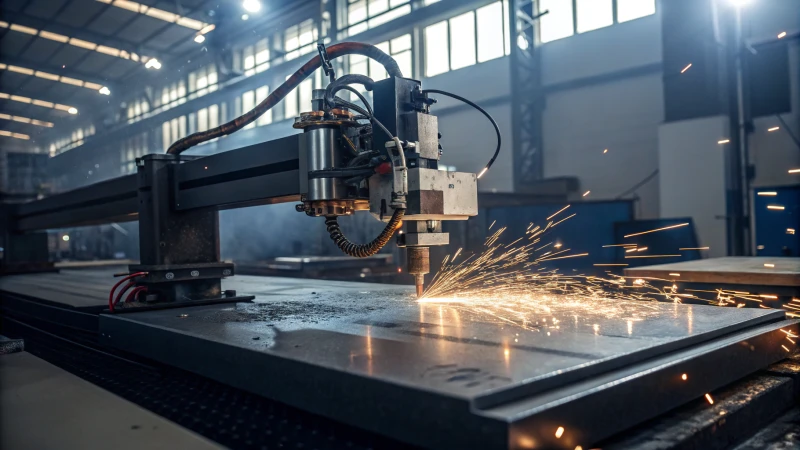

금형 제작 공정에서 와이어 절단이 중요한 이유는 무엇일까요?

복잡한 금형 제작의 세계에서는 정밀도와 효율성이 가장 중요합니다. 와이어 절단은 고품질 생산에 필요한 세밀하고 정확한 금형을 제작하는 중추적인 공정입니다.

와이어 절단은 경화된 재료를 낭비를 최소화하면서 정밀하게 절단할 수 있기 때문에 금형 제작에 필수적입니다. 세부적인 금형 부품에 필수적인 높은 정확도를 제공하므로 제조 공정에서 필수적인 단계입니다.

전선 절단 이해

와이어 절단, 특히 방전 가공(EDM)은 얇은 와이어를 전극으로 사용하여 금속을 절단합니다. 이 공정은 절단 능력으로 인해 금형 제작에서 매우 중요합니다. 경화 재료¹² 극도로 정밀하고 낭비를 최소화합니다.

기능	혜택
정밀도	미크론 단위의 허용 오차 범위 내에서 절단
효율성	최소한의 설정과 툴링 필요 없음
재료 범위	거친 합금도 쉽게 처리

기존 커팅 방식에 비해 장점

밀링과 같은 전통적인 방법은 단단한 재료와 복잡한 모양으로 인해 어려움을 겪을 수 있습니다. 와이어 커팅은 이러한 영역에서 빛을 발하며, 매끄럽고 버가 없는 모서리를 제공하여 추가 마감 공정의 필요성을 줄여줍니다.

• 복잡한 지오메트리: 와이어 커팅은 복잡한 디자인을 만드는 데 탁월합니다. 가공 방법¹³ 효율적으로 처리할 수 없습니다.
• 표면 마감: 최소한의 후처리가 필요한 금형에 필수적인 미세한 표면 마감을 남깁니다.

금형 제작에 적용

금형 제작에서는 정확성이 핵심입니다. 와이어 절단을 통해 가능합니다:

• 높은 정밀도: 서로 매끄럽게 맞아야 하는 구성 요소에 필수적입니다.
• 반복성: 여러 금형에서 일관된 결과, 품질 보장 제어 표준¹⁴.

예를 들어 알루미늄 프로파일 금형을 제작할 때 와이어 커팅은 필요한 엄격한 공차를 유지하는 데 도움이 됩니다. 다양한 재료 두께를 왜곡 없이 처리할 수 있어 다음과 같은 분야에서 필수적입니다. 현대적 제조¹⁵ 환경으로 이동합니다.

와이어 절단 속도 비교

와이어 컷 유형	속도(작업당 시간)
느리게 걷기	4
중간 걷기	2

고정밀이 필요한 경우 저속 절삭을 사용하는 반면, 품질 저하 없이 속도가 필수적인 경우 중간 속도를 선호합니다. 이러한 차이점을 이해하면 제조업체가 특정 금형 제작 작업에 적합한 접근 방식을 선택하는 데 도움이 됩니다.

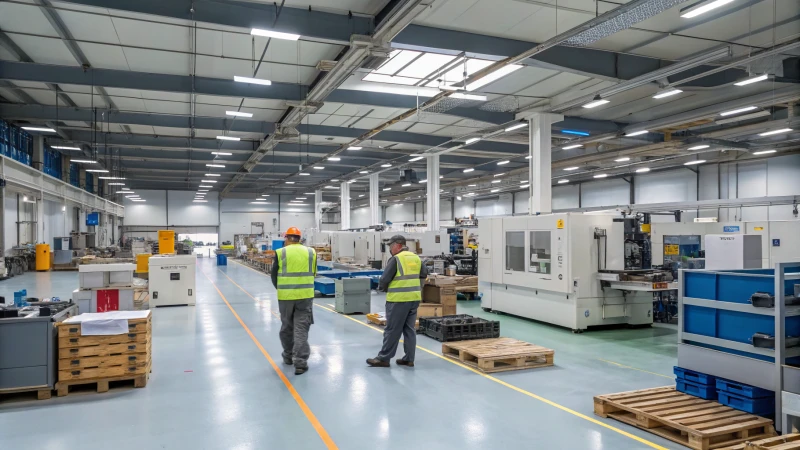

금형 제조 중 지연을 완화하려면 어떻게 해야 할까요?

복잡한 금형 제조 분야에서 지연을 최소화하면 생산성을 크게 향상하고 비용을 절감할 수 있습니다. 그렇다면 어떻게 하면 이러한 지연을 효과적으로 줄일 수 있을까요?

금형 제조 지연은 린 제조 원칙을 구현하고, 정밀도를 위해 첨단 기술을 활용하고, 공급업체와의 커뮤니케이션을 강화하고, 예기치 않은 가동 중단을 방지하기 위해 정기적으로 장비를 유지 관리함으로써 완화할 수 있습니다.

공급업체와의 커뮤니케이션 간소화

지연의 주요 원인 중 하나는 공급업체와의 잘못된 의사소통입니다. 정기적이고 명확한 커뮤니케이션은 다음을 보장합니다. 설계 요구 사항¹⁶ 타임라인을 이해합니다. 협업 도구를 활용하면 팀 간의 격차를 해소할 수 있습니다.

린 제조 원칙 구현

린 제조 원칙을 채택하면 생산 효율성을 최적화할 수 있습니다. 여기에는 낭비를 없애고 프로세스를 간소화하는 것이 포함됩니다. 5S 또는 적시 생산(Just-In-Time)과 같은 기술이 핵심이 될 수 있습니다. 다음은 간단한 분석입니다:

린 기법	설명
5S	정렬, 순서대로 설정, 광택, 표준화, 유지
적시 대응	수요에 기반한 생산, 재고 낭비 감소

고급 기술 활용

통합 CNC 기계 및 자동화된 시스템¹⁷ 는 정밀도를 높이고 인적 오류를 줄일 수 있습니다. 이 기술은 일반적인 지연 요인인 재작업의 필요성을 최소화합니다.

정기적인 장비 유지보수

장비 고장은 또 다른 지연의 원인입니다. 기계가 최고의 효율로 작동할 수 있도록 정기적인 유지보수 일정을 수립하세요. 예측 유지보수 도구는 잠재적인 문제를 선제적으로 파악할 수 있습니다.

교육 및 개발

직원 교육에 투자하면 인력이 숙련되고 변화에 적응할 수 있습니다. 새로운 기술이나 방법론에 대한 워크샵을 통해 팀의 최신 정보와 효율성을 유지할 수 있습니다.

효율적인 리소스 할당

리소스를 적절히 할당하고 작업의 우선순위를 정하면 병목 현상을 방지할 수 있습니다. 프로젝트 관리 소프트웨어를 사용하면 진행 상황을 추적하고 리소스를 효과적으로 재할당하는 데 도움이 됩니다.

요약하자면, 제조업체는 이러한 전략을 채택함으로써 생산 주기의 지연을 크게 줄일 수 있습니다. 이러한 방법을 구현하여 운영을 간소화하고 효율성을 개선해 보세요.

제조 프로세스 최적화에 대한 자세한 내용은 급변하는 제조 환경에서 경쟁력을 유지하기 위한 추가 리소스 또는 업계 가이드라인을 살펴보세요. 자세히 알아보기¹⁸.

결론

알루미늄 프로파일 금형을 제작하는 데는 절단, 황삭, 열처리, 정밀 가공과 같은 필수 공정으로 인해 최소 7일이 소요되므로 품질과 내구성이 보장됩니다.
