방열판에 아노다이징 또는 표면 처리가 필요한 이유는 무엇인가요?
첫 문단:
겉보기에는 멀쩡해 보이지만 현장에서 소리 없이 고장 나는 방열판을 자주 봅니다. 표면 처리가 불량한 방열판은 보통 성능을 저하시키거나 수명을 단축시키는 원인이 됩니다.
주요 단락:
방열판은 정말 should 적절한 아노다이징 또는 표면 처리를 하면 내식성이 향상되고 방열 방출이 증가하며 금속을 보호하고 실제 환경에서 일관된 성능을 보장할 수 있기 때문입니다.
전환 단락:
표면 처리의 의미, 작동 방식, 방열판에 중요한 이유, 선택 방법, 향후 트렌드에 대해 자세히 알아보세요.
아노다이징이란 무엇이며 어떻게 작동하나요?
열기:
처음 대규모 실외 조명을 위한 알루미늄 압출을 지정할 때, 저는 공장에 “밀 마감'을 계획하는지 아니면 ”아노다이징'을 계획하는지 물었습니다. 아노다이징은 표면을 미세한 수준에서 변화시키는 화학적 변환 과정이라는 것을 알게 되었습니다.
주요 단락:
아노다이징은 알루미늄 표면을 산화 알루미늄 층으로 변환하는 전해 공정으로, 이 층은 금속 표면의 일부이며 내구성, 내식성 및 표면 방사율을 개선합니다.
단락을 더 자세히 살펴보세요:
알루미늄 방열판에 아노다이징이 어떻게 적용되는지 자세히 살펴보세요:
단계별로 일어나는 일
- 알루미늄 부품(예: 합금 6063-T5 또는 6061-T6)을 세척하고 탈지합니다. 그런 다음 에칭 또는 세척을 통해 표면 오염 물질을 제거합니다.
- 부품은 산성 전해질 욕조(일반적으로 황산)에 담급니다. 알루미늄 조각은 회로에서 양극 역할을 합니다. 수조의 산소 이온은 표면의 알루미늄 원자와 결합하여 알루미늄 산화물(Al₂O₃)을 형성합니다.
- 형성되는 산화물 층은 다공성 을 사용합니다. 이러한 모공을 통해 원하는 경우 나중에 염색이나 색상을 추가할 수 있습니다.
- 염색 후(있는 경우) 탈이온수나 증기로 끓여 기공을 봉인하여 기공을 닫고 내식성을 개선하며 층을 안정화합니다.
- 그 결과 알루미늄 표면에 단단히 결합된 산화물 층이 형성됩니다. 위에 덧입히는 코팅과 달리 소재와 통합되어 있습니다.
주요 기술 포인트
- 산화물 층은 전기 절연성이 있습니다. 즉, 방열판이 전기 부품에 닿으면 단열 효과를 얻을 수 있습니다.
- 산화 알루미늄의 열 전도도는 알루미늄 금속보다 낮기 때문에 순수 전도 관점에서 산화물을 추가하면 전도가 약간 감소할 수 있습니다. 실제로 한 토론에서는 다음과 같이 언급했습니다: “산화 알루미늄의 열 전도성은 알루미늄보다 더 나쁘지만, 항상 매우 얇은 층이 있습니다.”
- 그러나 많은 방열판 애플리케이션에서 주된 열 전달은 얇은 코팅을 통과하는 경로가 아니라 표면에서 발생하는 대류와 복사입니다. 산화물 층으로 인한 향상된 복사 방출은 종종 약간의 전도 불이익을 상쇄하거나 능가합니다.
- 모공이 염료를 흡수하기 때문에 착색이 가능합니다. 흥미롭게도 색상(예: 검은색 대 투명)은 not 산화물 특성으로 인해 색상보다 방사율이 크게 변화하는 경우가 많습니다.
- 양극 산화 처리된 층의 두께가 중요합니다. 일반적인 필름 두께는 사양에 따라 수 마이크로미터에서 수십 마이크로미터까지 다양합니다(예: 표준형과 하드코트형).
방열판에 이것이 중요한 이유
방열판은 금속을 통한 전도뿐만 아니라 대류와 복사를 통한 표면 열 제거에도 의존하기 때문에 표면의 상태와 특성이 중요해집니다. 아노다이징은 내구성이 뛰어나고 방사율이 개선되며 환경적 공격에 저항하고 시간이 지나도 외관과 열 성능이 유지되는 표면을 준비합니다.
간단히 말해, 아노다이징은 알루미늄 표면을 의도적으로 설계된 Al₂O₃ 층으로 변환하여 보호 및 열 기능적 이점을 모두 제공하는 기반을 마련합니다.
양극산화 방열판의 장점은 무엇인가요?
열기:
한 프로젝트에서 저는 동일한 두 개의 압출 알루미늄 방열판을 비교했습니다. 하나는 노출형이고 다른 하나는 양극산화 처리된 검은색 방열판이었죠. 장기적인 성능의 차이는 환경 노출과 열 주기 테스트를 거친 후에야 분명해졌습니다.
주요 단락:
아노다이징 방열판은 향상된 내식성 및 내마모성, 복사열 전달을 위한 높은 방사율, 더 나은 전기 절연 및 향상된 내구성을 제공하여 까다로운 애플리케이션에서 더 나은 성능과 더 오래 사용할 수 있도록 도와줍니다.
단락을 더 자세히 살펴보세요:
이점을 자세히 살펴보고 주의 사항도 고려해 보겠습니다:
주요 혜택
- 내식성: Al₂O₃ 층은 산화, 염수 분무, 습기 및 일반적인 환경 공격에 대해 베어 알루미늄 합금보다 훨씬 더 잘 견딥니다. 즉, 방열판이 습한 실외 또는 산업 환경에서도 잘 견딥니다.
- 더 높은 표면 방사율: 베어 알루미늄은 상대적으로 낮은 방사율(예: 일부 다이캐스트 테스트에서 ~0.14)을 보이지만, 아노다이징은 유사한 테스트에서 방사율을 ~0.92까지 높일 수 있습니다. 한 연구에서 다이캐스트 알루미늄의 반구형 방사율은 아노다이징 후 ~0.14에서 ~0.92로 개선되었습니다. 이는 부품이 더 효율적으로 열을 방출한다는 의미입니다.
- 마모 및 취급 내구성: 아노다이징 처리된 층은 베어 알루미늄보다 단단하여 취급, 조립 또는 제조 스트레스로 인한 긁힘, 깨짐 및 표면 손상을 방지합니다.
- 전기 절연: 산화물 층은 유전체이기 때문에 표면이 전기적으로 절연되어 방열판이 다른 부품과 접촉할 수 있고 단락을 방지하려는 경우 중요합니다.
- 미적/사용자 지정: 기공에 염색이 가능하기 때문에 방열판에 내구성을 유지하면서 컬러 마감(검정, 파랑 등)을 할 수 있어 보호 기능을 손상시키지 않고 브랜드 또는 색상으로 구분된 마감 처리가 가능합니다.
- 안정적인 장기적 성능: 많은 현장 환경에서 처리되지 않은 금속은 열 성능과 신뢰성을 떨어뜨리는 열화(산화, 둔화, 움푹 패임) 현상이 발생할 수 있습니다. 아노다이징은 이러한 성능 저하를 늦춥니다.
주의 사항 및 주의 사항
- 전도 패널티: 산화물은 기본 알루미늄보다 열 전도성이 낮기 때문에 층이 너무 두껍거나 피부를 통한 전도가 중요한 부품을 설계할 경우 전도 성능이 약간 떨어질 수 있습니다. 일부 엔지니어는 층이 매우 얇은 경우 불이익이 무시할 수 있는 수준이라고 지적하지만, 설계 시 이를 고려해야 합니다.
- 방사율 이점은 애플리케이션에 따라 다릅니다.: 방열판이 공기 흐름이 많은 강제 공기 냉각(대류 중심)인 경우 방사율 증가로 인한 이점은 자유 대류 또는 수동 냉각 애플리케이션에 비해 더 작을 수 있습니다. 즉, 공기 흐름이 많은 팬에서는 그 차이가 크지 않습니다.
- 비용 및 제조 단계: 아노다이징은 비용, 공정 시간, 물류 처리(사전 세척, 수조, 밀봉)를 추가합니다. 환경과 고객 요구 사항에 따라 비용과 이점을 비교해야 합니다.
- 허용 오차/적합성 문제: 아노다이징은 작은 두께(µm 단위)를 추가합니다. 매우 타이트한 핏, 스레드 또는 조인의 경우 이 두께를 고려하거나 아노다이징 후(또는 그 전에 오버사이즈 처리) 기계를 사용해야 합니다. 스레드는 마스킹이 필요할 수 있습니다.
- 착색은 방사율 변화와 같지 않습니다.: 양극 산화 처리 된 레이어를 다른 색상 (예 : 검정색 대 투명)으로 염색하는 경우가 종종 있습니다. not 는 염료보다 기본 산화물에 의해 방사율이 크게 달라지며, 한 기사에 따르면 색상은 많은 경우 복사열 전달에 영향을 미치지 않는다고 합니다.
그렇다면 실제로 이것은 무엇을 의미할까요?

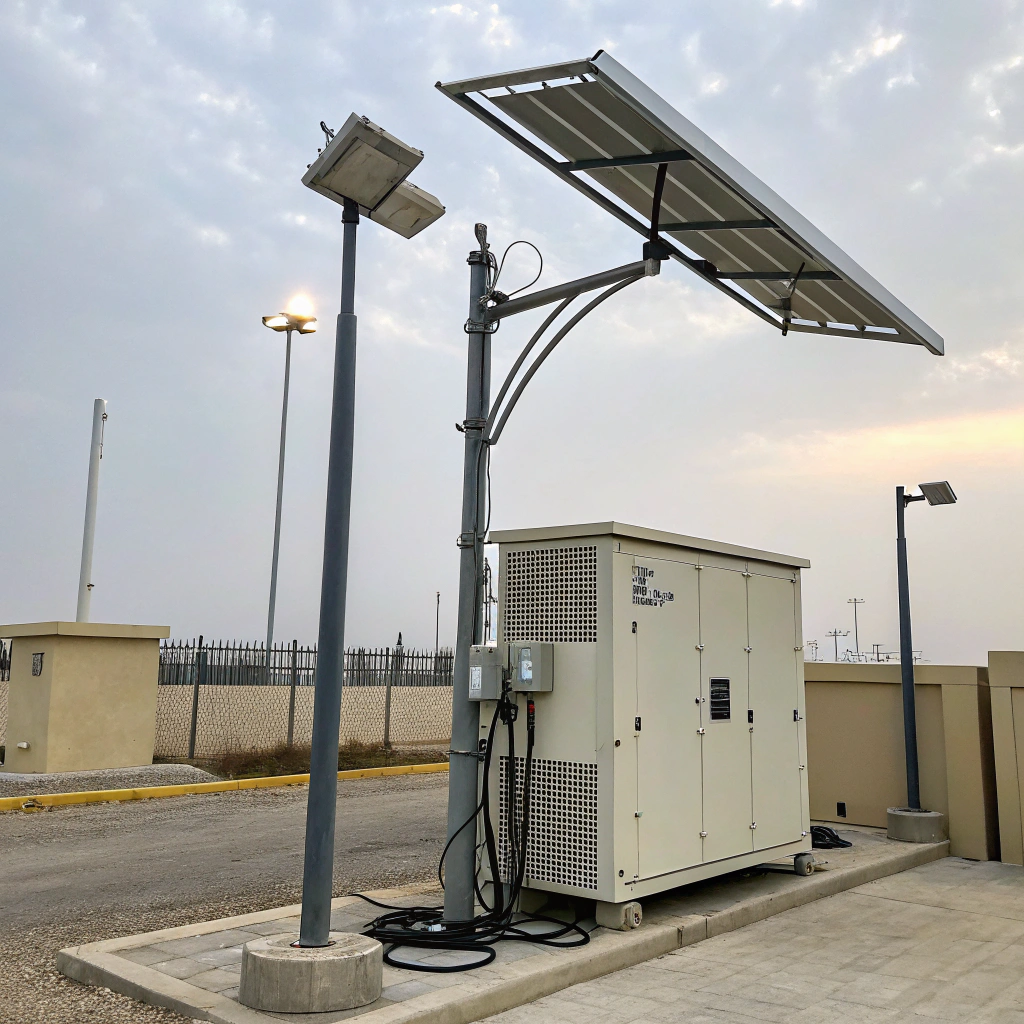

실외 조명 기구, 태양광 프레임, 산업용 전원 공급 장치 또는 통신 랙의 방열판을 지정할 때 공기 흐름이 적고 작동 온도가 높을 수 있는 경우, 저는 아노다이징 마감을 강력히 권장합니다. 실제 조건에서 향상된 신뢰성, 더 긴 수명, 더 나은 열 관리로 비용 증가를 정당화할 수 있습니다.
보호된 실내 환경에서 높은 풍량의 데스크톱 팬 유닛을 지정하는 경우 아노다이징의 이점이 적을 수 있으며 비용 절감을 위해 밀 마감 처리를 선택할 수 있습니다.
요컨대, 양극산화 방열판은 특히 환경, 내구성 또는 복사열 전달이 중요한 곳에서 의미 있는 이점을 제공합니다.
올바른 표면 처리는 어떻게 선택하나요?
열기:
고객과 함께 일하다 보면 항상 이런 질문이 생깁니다: “밀 마감, 아노다이징, 파우더 코팅 중 어떤 것을 선택해야 할까?” 올바르게 선택하면 비용을 절감하고 과소 엔지니어링 또는 과잉 엔지니어링을 피할 수 있습니다.
주요 단락:
올바른 표면 처리를 선택한다는 것은 환경, 냉각 모드(팬 대 패시브), 제조 제약 조건, 미적 요구 사항 및 비용 절충을 평가한 다음 특정 방열판 사용 사례에 가장 적합한 마감(밀, 아노다이징, 염색, 파우더 코팅 또는 고급)에 맞추는 것을 의미합니다.
단락을 더 자세히 살펴보세요:
제가 의사 결정 과정에 접근하는 방식은 다음과 같습니다:
평가 프레임워크
- 운영 환경: 방열판이 실외에서 습기, 염수 분무, 온도 변화, 먼지 또는 화학 물질에 노출되나요? 그렇다면 부식/마모 방지 기능이 중요합니다.
- 냉각 모드:
- 자연 대류 또는 수동 냉각(팬 없음) → 표면 복사 및 방사율이 더 중요해집니다.
- 강제 공기 또는 높은 기류로 냉각된 팬 → 대류가 지배적이며 표면 마감은 여전히 중요하지만 방사율은 덜 중요합니다.
- 전기/절연 요구 사항: 방열판이 전기 절연을 제공해야 하나요, 아니면 다른 부품에 닿나요? 절연이 필요한 경우 아노다이징 또는 유전체 코팅이 도움이 됩니다.
- 미적/브랜딩: 부품에 특정 색상, 브랜드 아이덴티티 또는 고객이 눈에 잘 띄는 마감이 필요합니까? 그렇다면 컬러 아노다이징 또는 파우더 코팅이 필요할 수 있습니다.
- 비용 및 제조 제약 조건: 추가 비용은 어느 정도까지 허용되나요? 공차가 타이트한가(맞춤, 나사산)? 처리 후 2차 가공이 필요한가요?
- 재료 및 열 요구 사항: 어떤 합금(6063, 6061 등)이 사용되나요? 어떤 필름 두께가 필요한가요? 코팅이 열 전도 또는 조립에 방해가 되나요?
옵션 및 사용 시기
| 치료 옵션 | 적합한 사용 사례 | 참고 |
|---|---|---|
| 밀 마감(추가 처리 없음) | 실내, 보호 환경, 높은 공기 흐름, 비용에 민감한 환경 | 최저 비용, 최저 보호/방사율 |
| 표준 아노다이징 | 보통 환경(산업용), 일부 노출, 대류/수동 혼합 환경 | 다재다능한 선택 |
| 검정 또는 염색 아노다이징 | 패시브 쿨링, 브랜딩/외관 필요, 실외 사용 | 패시브 사용 시 더 높은 방사율의 이점 |
| 파우더 코팅 / 페인트 | 강력한 색상/마감 요구 사항, 덜 중요한 열/EM 성능 | 낮은 방사율, 두꺼운 필름, 착용감 문제 발생 가능성 |
| 고급/하이브리드 코팅 | 열악한 환경(실외, 화학물질, 마모), 차세대 냉각 요구 사항 | 더 높은 비용, 전문화된 프로세스 |
내 의사 결정 체크리스트
- 환경 및 노출(실내/실외, 습도, 염분, 화학물질)을 파악합니다.
- 냉각 모드 결정(자연 대 강제, 방사 중요도).
- 전기 절연이 필요한지 확인하세요.
- 미적/브랜딩 요구 사항을 확인합니다.
- 제조/조립 제약 조건(가공, 공차, 나사산)을 확인합니다.
- 예상되는 혜택(내구성, 열 성능) 대비 치료 비용의 증가를 추정합니다.
- 명확한 처리 매개변수(합금, 필름 두께, 밀봉, 색상, 공정 표준, 테스트)를 지정하세요.
- 압출/가공 공급업체에 사양서의 특징을 문서화합니다.
B2B 알루미늄 압출 비즈니스를 위한 예시
귀사는 전 세계 수출을 위한 맞춤형 알루미늄 압출 및 방열판을 취급하고 있습니다:
- 표준 실내 산업용 장비의 경우: 밀 마감 옵션 제공, 견적서에 “6063-T5 알루미늄에 밀 마감, 추가 코팅 없음, 보호된 실내 환경에 적합”이라는 문구를 기재합니다.
- 실외 조명/태양광 알루미늄 프레임/통신 랙: “표준 양극산화, 최소 필름 두께 8µm, 양극산화 후 밀봉, 지정된 대로 합금 6063-T5 또는 6061-T6, 색상 옵션”을 제공합니다.
- 고급 패시브 냉각 전자 제품(원격 사이트, 실외, 최소한의 유지보수)의 경우: “10µm 이상의 필름을 사용한 검은색 양극산화(또는 염색 양극산화), 방사율 개선 문서화, 전체 부식 테스트(염수 분무) 인증서” - 부가가치 제공.
- 고객이 색상만 파우더 코팅을 선택하는 경우 “양극산화보다 방사율이 낮고 전도 경로는 변하지 않지만 표면 방사는 감소할 수 있다”는 점을 언급합니다.
명확한 표면 처리 옵션을 제공하고 이를 성능/환경 요구사항에 연결함으로써 서비스를 차별화하고 고객이 가장 저렴한 옵션을 선택하지 않고 올바른 수준을 선택할 수 있도록 지원합니다.
방열판 코팅의 미래 트렌드는 무엇인가요?
열기:
전자 기기가 점점 더 작아지고, 더 강력해지고, 노출되면서(전기차, 야외 통신, 사막의 태양광 등) 방열판의 표면 처리도 진화하고 있습니다. 저는 향후 3~5년 내에 중요해질 것으로 예상되는 몇 가지 새로운 트렌드를 추적해 왔습니다.
주요 단락:
방열판 표면 처리의 미래에는 고방사율 엔지니어링 코팅, 하이브리드 기능성 필름, 나노 소재, 적층 제조 지원 코팅 및 보다 지속 가능한/친환경 공정이 포함되며, 모두 열 관리, 내구성 및 비용 효율성을 개선하는 것을 목표로 합니다.
단락을 더 자세히 살펴보세요:
다음은 몇 가지 주요 트렌드와 이러한 트렌드가 비즈니스와 고객에게 미치는 영향입니다:
트렌드 1: 향상된 방사율 코팅과 텍스처 표면
재료 과학은 표준 아노다이징 외에도 복사열 전달을 더욱 향상시키는 마이크로 및 나노 구조의 표면 또는 코팅을 연구하고 있습니다. 예를 들어, 일부 연구에 따르면 아노다이징으로 인한 산화물 층이 방사율을 ~0.14에서 ~0.92로 높인다는 사실이 테스트 사례에서 밝혀졌습니다.
이는 표면이 열을 방출하는 능력을 높이도록 설계될 수 있으며, 이는 패시브 냉각 시나리오와 공기 흐름이 적은 환경에서 특히 중요합니다. 디자인에는 의도적인 표면 거칠기, 다공성 또는 적외선 방출을 위한 맞춤형 코팅이 포함될 수 있습니다.
트렌드 2: 보호 및 보온 기능을 결합한 복합 또는 하이브리드 코팅
표준 아노다이징은 보호 기능과 적절한 방사율을 제공하지만, 미래의 코팅은 내마모성/내식성 + 향상된 열 전도/방출 + 전기 절연 등 여러 기능을 결합할 수 있습니다. 전도성 입자, 나노 섬유 또는 하이브리드 세라믹이 내장된 코팅이 기계적 보호와 열 전달 효율 향상을 모두 제공한다고 상상해 보세요.
즉, 방열판은 단순한 금속 마감을 넘어 열 성능을 보호할 뿐만 아니라 실제로 향상시키는 “스마트 표면'이 될 수 있습니다.
트렌드 3: 2D 소재 및 고급 필름
2차원 물질(예: 육방정 질화붕소, 그래핀 변형 등)을 전자 표면에 적용하는 연구가 활발히 진행되고 있습니다. 예를 들어 한 연구에서는 2D hBN 코팅을 사용하여 인터페이스의 열 전도성을 높이고 디바이스 온도를 낮췄습니다.
아직은 주로 연구 또는 초기 도입 단계에 있지만, 표면 처리가 패시브 코팅을 넘어 액티브 또는 반활성 기능성 필름으로 발전할 수 있다는 신호입니다. 방열판의 경우 열 전도 또는 방사를 개선하는 초박형 기능성 레이어가 향후 옵션에 포함될 수 있음을 시사합니다.
트렌드 4: 지속 가능하고 환경에 미치는 영향이 적은 치료법
지속 가능성에 대한 전 세계적인 관심으로 인해 공급업체들은 VOC가 적고, 화학 폐기물이 적고, 재활용이 용이하며, 체화 탄소가 낮은 코팅제를 점점 더 많이 요구할 것입니다. 또한 폐기물은 적지만 성능은 비슷한 더 얇은 코팅이 각광받을 것입니다.
예를 들어 아노다이징의 경우 밀폐형 공정, 친환경 수조, 염료 폐기물 감소가 표준이 될 수 있습니다. 여러 국가(아프리카, 북미, 일본, 중동, 유럽)로 수출하는 비즈니스의 경우 “친환경” 표면 처리에 대한 견적을 제시할 수 있는 것이 경쟁 우위가 될 수 있습니다.
트렌드 5: 맞춤형 형상을 위한 적층 제조/맞춤형 코팅
맞춤형 압출 및 CNC 가공 알루미늄 방열판이 점점 더 복잡해지면서(미세한 핀 형상, 하이브리드 첨가제/금속 부품, 전기차 인버터용 맞춤형 형상, 통신 실외 하우징) 표면 처리도 그에 맞게 변화해야 합니다. 여기에는 선택적 코팅, 마스킹 영역, 국부적으로 두꺼운 필름 또는 복잡한 피처의 가공 후 적용되는 코팅이 포함될 수 있습니다.
또한 제조 공정은 최소한의 처리로 보다 통합된 공정(압출 → 기계 → 마감)으로 전환될 수 있습니다. 즉, 공급망과 파트너는 내부 채널이나 복잡한 기능이 있는 복잡한 부품에도 처리를 적용할 준비가 되어 있어야 합니다.
준비해야 할 사항
- 고급 마감 옵션(표준 아노다이즈 외)을 제공할 수 있는 공급업체 네트워크 또는 내부 역량을 개발하고 고객에게 부가가치(방사율 테스트 데이터, 부식 테스트 데이터, 수명 주기 성능)를 설명할 수 있어야 합니다.
- 사양서 업데이트 유지: 표면 처리 옵션을 포함하고 이를 성능 지표(방사율 수치, 내식성, 내마모성, 색상 옵션)와 연결하여 고객이 마감재를 “단순한 색상'으로 취급하지 않고 부가가치를 이해할 수 있도록 합니다.
- 고객에게 “단계별” 치료 제공: 예를 들면 다음과 같습니다. 표준 마감, 프리미엄 아노다이즈, 고성능/기능성 코팅. 이를 통해 유연성을 확보하고 고객이 예산과 성능에 따라 선택할 수 있습니다.
- 모니터 시장 부문: 실외 조명, 태양광 프레임, 통신 실외 캐비닛, 전기차 파워 일렉트로닉스는 빠르게 성장하고 있으며 표면 처리 수요가 높습니다. 이에 맞춰 제품 제공과 마케팅을 조정하세요.
- 이점 문서화: 양극 처리된 부품과 처리되지 않은 부품의 성능, 표면 처리가 수명에 미치는 영향, 방사율이 패시브 냉각 시나리오에서 어떻게 도움이 되는지 보여주는 실제 사례 연구 또는 실험실 테스트 데이터를 수집하세요. 이는 고객(예: 건축 계약업체, 조명 제조업체, OEM)이 비즈니스 사례를 만드는 데 도움이 됩니다.
요약하자면 방열판 표면 처리의 미래는 고정되어 있지 않습니다. 더 스마트하고 다기능적이며 지속 가능한 마감재로 진화하고 있습니다. 이 분야에서 앞서 나간다면 귀사는 단순한 상품 압출 업체가 아닌 부가가치 공급업체로 자리매김할 수 있습니다.
결론
방열판의 표면 처리는 선택적 사치가 아니라 성능, 수명, 신뢰성의 핵심 요소라고 생각합니다. 아노다이징은 알루미늄 표면을 내구성, 방열, 부식 방지 층으로 변환합니다. 환경, 냉각 모드, 비용 및 제조 적합성에 따라 적합한 마감 처리를 선택하면 성능과 가치를 모두 최적화할 수 있습니다. 앞으로 코팅은 더 높은 방사율, 하이브리드 기능, 2D 소재, 친환경 공정 등 더욱 스마트해질 것입니다. 이를 수용하면 고객에게 더 나은 결과를 제공하고 비즈니스에 더 강력한 경쟁력을 제공할 수 있습니다.
