Tarvitsenko virtausantureita nestejäähdytyslevyä varten?
Kun jäähdytysteho alkaa laskea, useimmat ihmiset ajattelevat ensin, että pumppu on vikaantunut. Usein kuitenkin virtaus muuttuu äänettömästi ja aiheuttaa ongelmia.
Kyllä, tarvitset virtausantureita nestejäähdytyslevyyn varmistaaksesi vakaan suorituskyvyn, estämään ylikuumenemisen ja havaitsemaan virtaushäviöt reaaliajassa.
Virtausanturi auttaa havaitsemaan kiertovirtausongelmat ennen kuin ne johtavat vioittumiseen. Se on pieni komponentti, mutta sillä on suuri merkitys järjestelmän luotettavuuden ja tehokkuuden kannalta.
Mitä ovat virtausanturit jäähdytysjärjestelmissä?
Kun neste lakkaa liikkumasta suunnitellulla tavalla, parhaatkin jäähdytyslevyt menettävät nopeasti toimintakykynsä. Virtausanturit havaitsevat tämän liikkeen tarkasti.
Virtausanturit ovat laitteita, jotka mittaavat, kuinka nopeasti ja kuinka paljon nestettä virtaa jäähdytyssilmukan läpi, ja jotka antavat välittömiä tietoja lämpötilan ja turvallisuuden hallintaa varten.
Virtausantureita on erityyppisiä, kuten turbiini-, ultraääni- ja lämpöantureita. Jokaisella on ainutlaatuiset vahvuudet riippuen nestemäisestä väliaineesta, painealueesta ja sovelluksesta.
Miten virtausanturit toimivat
Useimmissa virtausantureissa on anturielementti putken sisällä tai sen ulkopuolella (ei-tunkeutuva).
- Turbiinityyppi: Pieni roottori pyörii virtauksen mukana; nopeus korreloi virtausnopeuden kanssa.
- Ultraääni tyyppi: Mittaa ääniaaltojen aikaeroa liikkuvan nesteen läpi.
- Lämpötyyppi: Tunnistaa nesteen liikkeen aiheuttaman lämmitetyn anturin jäähtymisnopeuden.
| Tyyppi | Tunnistusmenetelmä | Tarkkuus | Paras |
|---|---|---|---|
| Turbiini | Mekaaninen pyöriminen | ±1-2% | Puhtaat, matalaviskoosiset nesteet |
| Ultraääni | Lentoaika | ±0,5-1% | Erittäin puhtaat, ei-johtavat nesteet |
| Thermal | Lämmönsiirto | ±2-3% | Pieni virtaus tai hidaskäyntiset piirit |
Virtausanturit voidaan integroida helposti ohjaimiin tai PLC-järjestelmiin. Ne lähettävät palautesignaaleja (analogisia tai digitaalisia), joita insinöörit voivat seurata jatkuvasti.
Keskeinen rooli lämmönhallinnassa
Ilman palautetta pumput ja levyt toimivat sokeasti. Virtausantureiden avulla järjestelmä voi ylläpitää tasaista kiertoa automaattisesti. Suurissa jäähdytysjärjestelmissä ne eivät ole valinnaisia - ne ovat välttämättömiä ohjaus- ja suojaustyökaluja.
Miksi anturit ovat hyödyllisiä seurannassa?
Kun hallinnoit nestejäähdytysjärjestelmiä, vakaus ja vikojen varhainen havaitseminen ovat kaikki kaikessa. Anturit muuttavat arvailut mitattaviksi tiedoiksi.
Anturit ovat hyödyllisiä, koska ne havaitsevat virtauksen, lämpötilan tai paineen muutokset varhaisessa vaiheessa, mikä auttaa estämään lämpökatkoksia, vuotoja ja pumppujen vikoja.
Reaaliaikainen diagnostiikka
Nykyaikaisissa järjestelmissä anturit toimivat kuin hermosto. Ne antavat välitöntä palautetta säätimille. Kun virtaus laskee, ohjausyksikkö voi hälyttää tai sammuttaa järjestelmän ennen kuin vahinko tapahtuu.
Ennaltaehkäisevä huolto
Sen sijaan, että odottaisit vikoja, anturit mahdollistavat ennaltaehkäisevän kunnossapidon. Virtaussuuntauksia seuraamalla voit tunnistaa tukkeutumisen tai ilmakuplat jäähdytysreitin sisällä.

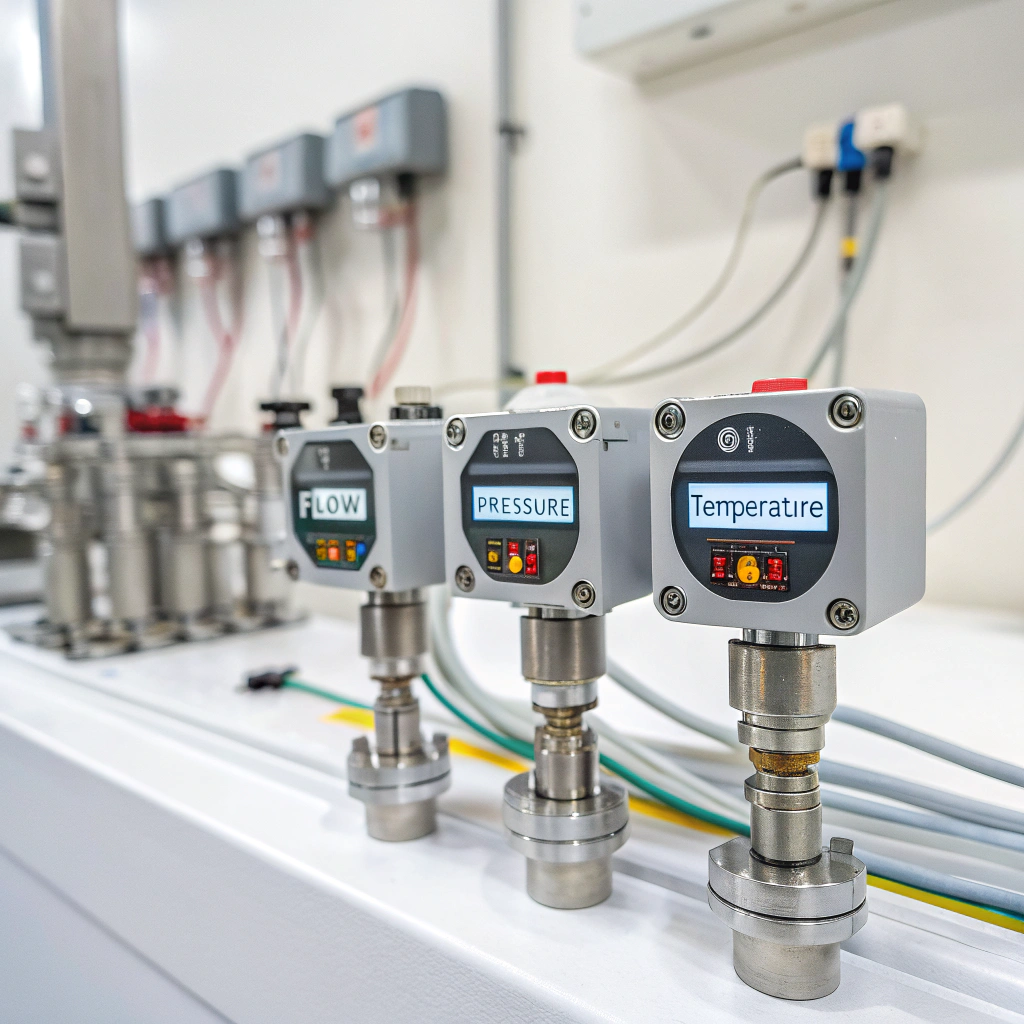

| Valvontatoiminto | Anturin tyyppi | Hyöty |
|---|---|---|
| Virtauksen pudotushälytys | Virtausanturi | Suojaa pumppua ja lämmönlähdettä |
| Ylikuumenemisen havaitseminen | Lämpötila-anturi | Ehkäisee komponenttien loppuun palamista |
| Paineen epätasapaino | Paineanturi | Havaitsee vuodot tai tukokset |
Tehokkuuden parantaminen
Anturit optimoivat myös tehokkuutta. Niiden avulla voit säätää virtausnopeuksia tarkasti lämpökuorman mukaan. Tämä vähentää tehohukkaa ja pidentää pumpun käyttöikää.
Tietoon perustuva oivallus
Tallennettujen anturitietojen avulla insinöörit voivat analysoida, miten lämpökuormitus muuttuu käytön aikana. Nämä tiedot auttavat suunnittelemaan parempia jäähdytysjärjestelmiä ja parantamaan tulevien mallien luotettavuutta.
Miten valita sopivat virtausanturit?
Väärän virtausanturin valinta aiheuttaa usein epävakaita lukemia tai nopeita vikoja. Oikea anturi sopii sekä nesteeseen että järjestelmän olosuhteisiin.
Valitse virtausanturi sovittamalla nesteen tyyppi, virtausalue, paine, lämpötila ja liitäntätyyppi jäähdytyspiirin vaatimuksiin.
Tärkeimmät valintatekijät
1. Nesteen tyyppi
Ensimmäinen askel on jäähdytysnesteen tunteminen.
- Osoitteessa vesi tai glykoli, turbiini- ja ultraäänianturit toimivat hyvin.
- Osoitteessa dielektriset nesteet, käyttää kosketuksettomia ultraääni- tai lämpöantureita.
2. Virtausalue
Tarkista aina nimellisvirtausalue. Liian pienen tai liian suuren anturin käyttö vähentää tarkkuutta.
3. Paine ja lämpötila
Varmista, että anturikotelo kestää järjestelmän enimmäispaineen ja -lämpötilan.
4. Materiaalien yhteensopivuus
Valitse runkomateriaalit (messinki, ruostumaton teräs, alumiini tai muovi), jotka kestävät korroosiota ja säilyttävät tiiviyden.
5. Lähtösignaali
Virtausanturit tuottavat yleensä analoginen (0-10 V), pulssi, tai digitaalinen (Modbus, CAN, RS485) signaaleja. Valitse ohjausjärjestelmääsi sopiva.
Yleiset virtausanturin materiaalit ja tekniset tiedot
| Materiaali | Maksimipaine | Lämpötila-alue | Korroosionkestävyys |
|---|---|---|---|
| Messinki | 10 baaria | 0-90 °C | Medium |
| Ruostumaton teräs | 25 bar | -20-150 °C | Erinomainen |
| Muovi (POM, PPS) | 6 baaria | 0-80 °C | Hyvä edullinen |
Käytännön vinkki
Jos jäähdytyspiirissäsi käytetään deionisoitua vettä tai erityisiä jäähdytysnesteitä, ultraäänianturit kestävät usein pidempään, koska niissä ei ole liikkuvia osia. Pienissä, suljetuissa moduuleissa lämpöanturit tarjoavat pienikokoisuutta ja tarkkuutta.
Mitä älykkään aistimisen trendejä on syntymässä?
Kun teollisuus siirtyy kohti automaatiota ja ennakoivaa kunnossapitoa, anturit kehittyvät yksinkertaisista mittausvälineistä älykkäiksi ohjauskomponenteiksi.
Älykkään anturoinnin trendeissä keskitytään digitaaliseen viestintään, IoT-liitettävyyteen, itsekalibrointiin ja tekoälyyn perustuvaan ennakoivaan analytiikkaan jäähdytysjärjestelmissä.
Integrointi IoT-alustojen kanssa
Nykyaikaisissa virtausantureissa on nykyään viestintäprotokollia, kuten Modbus RTU, CANopen, tai jopa Ethernet/IP. Ne voivat muodostaa yhteyden suoraan pilvipalvelun kojelautoihin etävalvontaa varten.
Itsediagnoosi ja kalibrointi
Jotkin älykkäät anturit havaitsevat sisäisen ajautumisen tai saastumisen. Ne voivat kalibroida itsensä tai varoittaa, kun huoltoa tarvitaan, mikä parantaa pitkän aikavälin tarkkuutta.
Ennakoiva kunnossapito tekoälyn avulla
Koneoppiminen voi analysoida virtausdatan trendejä ja ennustaa vikoja ennen niiden syntymistä. Esimerkiksi virtauksen asteittainen väheneminen voi viitata mikrokuplien muodostumiseen tai tukkeutumiseen.
Langaton tunnistaminen
Kompakteissa järjestelmissä langattomat anturit vähentävät johdotuksen monimutkaisuutta. Ne lähettävät tietoja Bluetooth Low Energy- tai LoRa-verkkojen kautta, mikä on erityisen hyödyllistä modulaarisissa jäähdytysjärjestelmissä tai siirrettävissä laitteissa.
Kestävä kehitys ja energiansäästö
Kun pumpun nopeus optimoidaan dynaamisesti anturipalautteen perusteella, energiankulutus vähenee ja lämpöteho pysyy vakaana. Älykkäät anturit tekevät jäähdytysjärjestelmistä vihreämpiä ja kustannustehokkaampia.
Päätelmä
Virtausanturit muuttavat nestejäähdytysjärjestelmät reaktiivisista älykkäiksi. Ne varmistavat jatkuvan suorituskyvyn, suojaavat komponentteja ja tukevat ennakoivaa huoltoa. Älykkään tunnistuksen ja IoT-integraation ansiosta ne eivät ole enää valinnaisia - ne ovat avain luotettavaan ja tehokkaaseen lämmönhallintaan.
