¿Qué es la soldadura fuerte del aluminio al vacío?
Unir aluminio es complicado. Forma capas de óxido con rapidez, tiene un punto de fusión bajo y reacciona de forma diferente al calor, lo que provoca uniones débiles o componentes deformados.
La soldadura fuerte de aluminio en vacío es un método preciso para unir componentes de aluminio utilizando aleaciones de relleno a base de aluminio dentro de un horno de vacío, lo que garantiza uniones fuertes y limpias sin oxidación ni fundente.
En este artículo se explica en qué consiste la soldadura fuerte de aluminio al vacío, en qué se diferencia de la soldadura fuerte de acero, qué rellenos utiliza, los retos que plantea y qué controles de calidad son esenciales para el éxito.
¿Qué es la soldadura fuerte de aluminio en vacío?
El aluminio es ligero y resistente, pero se oxida rápidamente y tiene un intervalo de fusión estrecho. Esto dificulta los métodos tradicionales de soldadura fuerte.

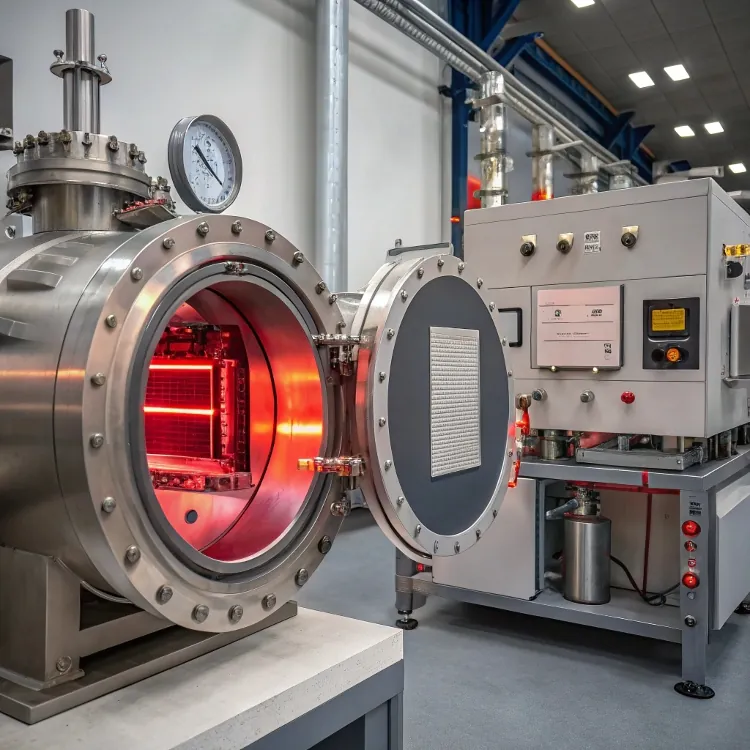

La soldadura fuerte de aluminio al vacío es un método de unión al alto vacío sin fundente que une piezas de aluminio utilizando aleaciones de relleno de aluminio-silicio en un entorno controlado y sin oxígeno.
Datos clave sobre la soldadura fuerte del aluminio al vacío
Este proceso funciona a temperaturas más bajas que la soldadura fuerte del acero. Evita el fundente para eliminar la contaminación. Y utiliza ciclos térmicos precisos para proteger el metal base.
| Parámetro | Soldadura fuerte al vacío de aluminio |
|---|---|
| Rango de temperatura típico | 570-610°C |
| Aleaciones de relleno | Aluminio-silicio (por ejemplo, Al-12Si) |
| Atmósfera | Alto vacío (<10?? Torr) |
| Aplicaciones | Intercambiadores de calor, bandejas de baterías, radiadores |
La soldadura fuerte de aluminio al vacío es habitual en los sectores de automoción, electrónica y aeroespacial, especialmente en aquellos en los que las juntas limpias y el rendimiento térmico son vitales.
La soldadura fuerte de aluminio en vacío utiliza fundente para eliminar los óxidos durante el proceso de calentamiento.Falso
No se utiliza fundente; el vacío elimina el oxígeno y evita la oxidación.
La soldadura fuerte de aluminio al vacío es ideal para ensamblajes sensibles al calor debido a las bajas temperaturas del proceso.Verdadero
Utiliza temperaturas más bajas que la soldadura fuerte del acero, lo que la hace adecuada para piezas delicadas.
¿En qué se diferencia la soldadura fuerte al vacío del aluminio de la soldadura fuerte al vacío del acero?
La gente suele pensar que los métodos de soldadura fuerte son iguales para todos los metales, pero el aluminio y el acero se comportan de forma muy diferente durante el calentamiento.
La soldadura fuerte en vacío del aluminio funciona a temperaturas más bajas, utiliza aleaciones de relleno diferentes y requiere un control térmico más estricto que la soldadura fuerte del acero para evitar la fusión o la distorsión.
Comparación entre soldadura fuerte de aluminio y acero
Desglosemos las principales diferencias:
| Factor | Soldadura fuerte del aluminio | Soldadura fuerte del acero |
|---|---|---|
| Punto de fusión del metal base | ~660°C | ~1400°C |
| Temperatura de soldadura | 570-610°C | 950-1200°C |
| Aleación de relleno | Al-Si (Al-12Si, Al-7Si) | A base de Ni o Ag |
| Eliminación de óxido | Sólo vacío | Normalmente sin fundente ni limpieza previa |
| Comportamiento de la capa de óxido | Se forma rápidamente, difícil de quitar | Se forma más lentamente, más fácil de eliminar |
| Sensibilidad al sobrecalentamiento | Muy alta | Moderado |
El aluminio requiere un calentamiento muy preciso. Unos pocos grados por encima de su punto de fusión pueden destruir la pieza. El acero ofrece más tolerancia térmica, lo que hace que la soldadura fuerte del acero sea algo más fácil de controlar.
La soldadura fuerte en vacío del acero suele requerir temperaturas más bajas que la soldadura fuerte del aluminio.Falso
La soldadura fuerte del acero utiliza temperaturas mucho más elevadas que la del aluminio.
El aluminio es más sensible al sobrecalentamiento que el acero en la soldadura fuerte al vacío.Verdadero
El aluminio se funde fácilmente, por lo que es esencial un control estricto de la temperatura.
¿Qué aleaciones de aportación se utilizan en la soldadura fuerte de aluminio en vacío?
No todos los metales de aportación sirven para el aluminio. Algunos son demasiado reactivos, mientras que otros no humedecen bien la superficie.
La soldadura fuerte de aluminio en vacío utiliza aleaciones de aportación de aluminio-silicio, normalmente con silicio 7-12%, para reducir el punto de fusión y mejorar la humectación del metal base de aluminio.
Materiales de relleno habituales y sus propiedades
| Aleación de relleno | Composición | Temperatura de soldadura (°C) | Comentarios |
|---|---|---|---|
| Al-12Si | 88% Al, 12% Si | ~577°C | Más común, buena fluidez |
| Al-7Si | 93% Al, 7% Si | ~615°C | Mayor intervalo de fusión, mayor resistencia |
| Al-Cu | Al con Cu | ~548-593°C | Menos común, utilizado en casos muy específicos |
El silicio reduce el punto de fusión del aluminio, lo que permite soldar por debajo del punto de fusión del aluminio base. Esto es fundamental porque el aluminio tiene un estrecho intervalo de solidus-liquidus.
El relleno suele colocarse previamente en forma de lámina, pasta o capa revestida sobre el material base.
Las aleaciones de aportación de aluminio-silicio son las preferidas en la soldadura fuerte de aluminio en vacío debido a sus bajos puntos de fusión.Verdadero
El silicio reduce la temperatura de fusión y mejora la fluidez sin fundir el metal base.
Las masillas a base de cobre se utilizan habitualmente en la soldadura fuerte al vacío del aluminio.Falso
Las masillas a base de cobre no son adecuadas para la soldadura fuerte al vacío de aluminio debido a su escasa humectación.
¿Qué retos plantea la soldadura fuerte del aluminio en vacío?
El aluminio puede parecer un material fácil de trabajar, pero su soldadura al vacío plantea retos únicos que deben resolverse con cuidado.
Los principales retos de la soldadura fuerte de aluminio en vacío son la formación de óxido, el estrecho intervalo de fusión, el control de la separación de juntas y la sensibilidad a la temperatura, todo lo cual exige una estricta disciplina de proceso.
Cuestiones específicas que hay que gestionar
He aquí las principales dificultades y cómo afectan al proceso:
| Desafío | Descripción | Riesgo |
|---|---|---|
| Película de óxido | Se forma instantáneamente en aluminio expuesto | Evita la humectación y el flujo de relleno |
| Sensibilidad a la temperatura | Punto de fusión próximo a la temperatura de soldadura | Puede sobrecalentarse y deformar la pieza |
| Sensibilidad de la brecha articular | Debe estar muy controlada (~0,05-0,2 mm) | Demasiado ancho = vacíos, demasiado estrecho = flujo deficiente |
| Mala distribución del relleno | La distribución desigual debilita las articulaciones | Causa grietas, fugas |
| Desajuste de la expansión térmica | Las piezas se expanden de forma diferente | Puede desalinearse o agrietarse al enfriarse |
Se debe tener especial cuidado en el diseño de la pieza, la selección de la embutidora, la limpieza y la programación del horno de vacío para evitar estos problemas.
Las películas de óxido de aluminio se disuelven fácilmente durante la soldadura fuerte en vacío.Falso
Los óxidos de aluminio son estables y requieren vacío o eliminación química: no se disuelven fácilmente.
El control del tamaño de la separación de las juntas es fundamental en la soldadura fuerte de aluminio en vacío.Verdadero
Si el hueco es demasiado grande o demasiado pequeño, la masilla no fluirá correctamente, debilitando la junta.
¿Qué controles de calidad son esenciales para la soldadura fuerte del aluminio al vacío?
La calidad en la soldadura fuerte del aluminio no se consigue por casualidad. Pequeñas variaciones en el proceso pueden provocar fallos importantes.
Los controles de calidad críticos incluyen la preparación de la superficie, el perfilado de la temperatura, el control de la separación y la inspección posterior a la soldadura para garantizar la integridad de la unión y unos resultados uniformes.
Medidas de control de calidad en la soldadura fuerte de aluminio
| Paso de control | Descripción | Propósito |
|---|---|---|
| Limpieza previa | Desengrasado, cepillado, grabado químico | Eliminar óxido y contaminantes |
| Fijación y montaje | Mantener juntas herméticas y uniformes | Evitar distorsiones y movimientos |
| Perfiles de temperatura | Utilizar termopares, sensores y curvas de rampa | Evitar el sobrecalentamiento y garantizar la uniformidad |
| Control del nivel de vacío | Debe mantenerse por debajo del valor crítico de Torr | Prevenir la oxidación |
| Inspección visual y por rayos X | Compruebe si hay huecos, grietas o un relleno deficiente. | Detectar defectos internos |
Algunos fabricantes también utilizan pruebas de fugas con helio, pruebas de tracción mecánica y análisis metalográficos de secciones transversales para validar la resistencia de las juntas.
La inspección visual por sí sola es suficiente para el control de calidad en la soldadura fuerte de aluminio en vacío.Falso
Muchos defectos son internos, por lo que suelen ser necesarios los rayos X u otros métodos de END.
Mantener un perfil de temperatura constante durante la soldadura fuerte del aluminio garantiza un flujo uniforme del material de aportación y la resistencia de la unión.Verdadero
El calentamiento uniforme es fundamental para conseguir uniones completas y consistentes.
Conclusión
La soldadura fuerte de aluminio al vacío es un método eficaz para conseguir uniones limpias, resistentes y fiables, especialmente en montajes ligeros y de alto rendimiento. Aunque el proceso es más delicado que la soldadura fuerte del acero, ofrece resultados excepcionales cuando se controla estrictamente.
