¿Rendirá mejor un disipador de cobre que uno de aluminio?
Muchos sistemas de alimentación se averían debido a malas decisiones en materia de refrigeración: he visto cómo un buen diseño se echaba a perder solo porque el disipador de calor de aluminio no era suficiente.
Sí, pero solo en algunos casos. Los disipadores térmicos de cobre pueden superar al aluminio debido a su mayor conductividad térmica, pero son más pesados y caros, por lo que depende de su sistema.
Si no está seguro de cuál elegir, le explicaré las diferencias, las ventajas y desventajas, y las nuevas tendencias en materiales para disipadores térmicos, para que pueda tomar la decisión adecuada para su diseño.

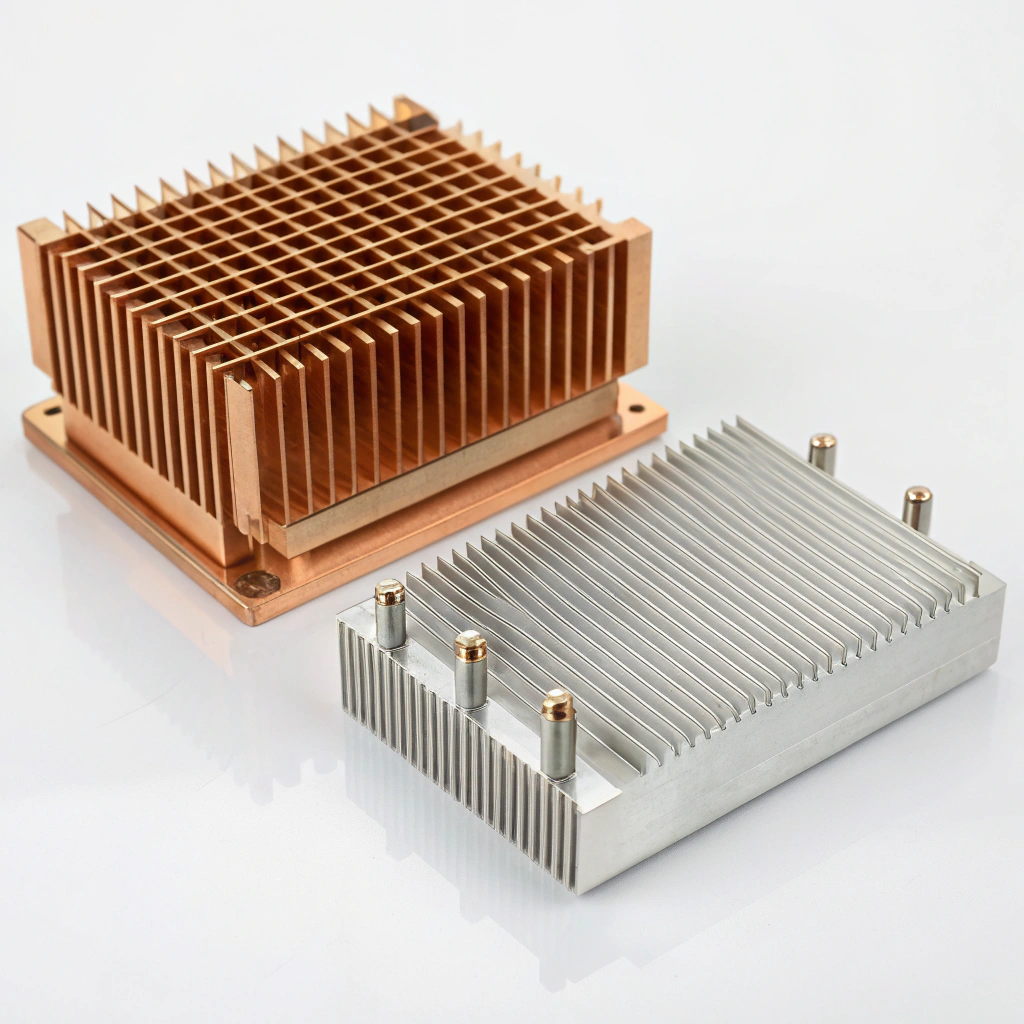

¿Qué son los disipadores térmicos de cobre y aluminio?
El cobre transmite el calor más rápidamente, pero el aluminio es más ligero y barato. Esa es la disyuntiva básica que siempre tengo en cuenta.
Los disipadores térmicos de cobre y aluminio son bloques metálicos diseñados para disipar el calor de los componentes electrónicos. El cobre es más conductor, mientras que el aluminio es más fácil de trabajar y más económico.
Ambos tipos de disipadores de calor realizan la misma función: absorben el calor de un dispositivo y lo transfieren al aire circundante. Cuanto más rápido y de manera más uniforme lo hagan, mejor será el rendimiento de sus dispositivos electrónicos.
Aquí está cómo se comparan:
| Propiedad | Cobre | Aluminio |
|---|---|---|
| Conductividad térmica | ~400 W/m-K | ~150–250 W/m·K |
| Densidad | ~8,96 g/cm³ | ~2,70 g/cm³ |
| Coste | Alta | Bajo |
| Maquinabilidad | Más duro | Más fácil |
| Procesos comunes | Raspado, unión | Extrusión, CNC |
El cobre se utiliza a menudo cuando el rendimiento térmico es fundamental, especialmente en aplicaciones pequeñas o de alta potencia. El aluminio es la opción ideal para uso general, especialmente cuando el peso y el presupuesto son factores importantes.
Los disipadores térmicos de cobre siempre funcionan mejor que los de aluminio.Falso
El cobre conduce mejor el calor, pero el aluminio es más ligero y rentable. En muchos sistemas, el aluminio funciona igual de bien debido a factores de diseño.
El cobre tiene una conductividad térmica mayor que el aluminio, lo que lo hace útil para disipadores térmicos compactos o de alta potencia.Verdadero
El cobre distribuye el calor de manera más eficiente, especialmente en áreas térmicas pequeñas o densas.
¿Qué ventajas tiene el cobre sobre el aluminio?
He visto cómo los disipadores térmicos de cobre reducen la temperatura de los dispositivos varios grados en comparación con los de aluminio, lo que supone una gran diferencia en configuraciones compactas y de alta potencia.
El cobre ofrece una mejor disipación del calor, menor resistencia térmica y un rendimiento más estable en sistemas compactos o de alta carga.
Cuando el espacio de refrigeración es limitado o la densidad de potencia es alta, la alta conductividad del cobre permite distribuir el calor de manera más uniforme por toda la base del disipador. Esto reduce los puntos calientes y mejora la eficiencia.
Estas son las principales ventajas:
Principales ventajas del cobre
- Conductividad superior: Transfiere el calor casi dos veces más rápido que el aluminio.
- Diseño compacto: Mejor rendimiento en fregaderos más pequeños.
- Temperaturas más estables: Reduce los picos térmicos durante los cambios rápidos de carga.
- Mayor fiabilidad: Mantiene el buen estado del dispositivo en condiciones adversas.
Pero hay desventajas:
- Pesado: Tres veces más denso que el aluminio.
- Caro: El material y el procesamiento cuestan más.
- Más difícil de moldear: No se pueden extruir perfiles de aletas complejos como el aluminio.
Por eso, el cobre se utiliza a menudo solo para la base, añadiendo aletas de aluminio para facilitar el flujo de aire. De este modo, se obtiene el rendimiento del cobre sin todo su peso y coste.
El cobre ofrece temperaturas más estables y menor resistencia térmica en espacios reducidos.Verdadero
Su alta conductividad ayuda a distribuir rápidamente el calor y a evitar puntos calientes locales.
El cobre es siempre la mejor opción para todos los diseños de disipadores térmicos.Falso
El cobre es más pesado y más caro. Muchos diseños utilizan el aluminio de forma eficaz cuando el espacio y el flujo de aire lo permiten.
¿Cómo elijo entre materiales de cobre y aluminio?
Elegir el material adecuado para el disipador térmico no es solo cuestión de números: yo siempre tengo en cuenta el panorama completo: potencia, flujo de aire, espacio, presupuesto y montaje.
Elija cobre cuando necesite el máximo rendimiento térmico en un espacio reducido. Elija aluminio cuando necesite un peso reducido, un rendimiento suficiente y un coste menor.
Este es el proceso de decisión que utilizo:
Guía paso a paso sobre materiales para disipadores térmicos
-
Compruebe la demanda térmica.
- ¿Cuál es la carga térmica máxima (en vatios)?
- ¿Cuál es el aumento de temperatura permitido?
- ¿Cuánto flujo de aire hay disponible?
-
Definir los límites del diseño
- ¿Puede ser grande y voluminoso, o debe ser compacto?
- ¿Hay espacio para un flujo de aire forzado (ventiladores)?
- ¿Cuál es el límite de peso del sistema?
-
Evaluar la sensibilidad al coste
- ¿Producción de gran volumen o de bajo volumen?
- ¿El proyecto puede permitirse el cobre?
- ¿Sería aceptable una construcción híbrida?
-
Revisar las necesidades de fabricación.
- Para perfiles extruidos → gana el aluminio.
- Para aletas rasgadas o adheridas → tanto el cobre como el aluminio pueden funcionar.
- Para CNC o lotes pequeños → ambos pueden mecanizarse según las especificaciones.
Cuándo utilizar cada material
| Caso práctico | El mejor material |
|---|---|
| Alto calor en un área pequeña | Cobre o híbrido |
| Producción en masa centrada en el presupuesto | Aluminio |
| Aplicación sensible al peso | Aluminio |
| Entornos hostiles o industriales | Cobre (si el coste lo permite) |
A veces, la mejor opción es combinar ambos: base de cobre con aletas de aluminio. Así es como ayudo a los clientes a alcanzar sus objetivos térmicos sin salirse del presupuesto.
El aluminio es el material preferido en diseños de disipadores térmicos ligeros o de bajo coste con buen flujo de aire.Verdadero
El aluminio es más barato y ligero, y en muchos casos funciona bastante bien con un diseño adecuado.
Solo se puede utilizar cobre en los perfiles de disipadores térmicos extruidos a medida.Falso
El aluminio es mucho más fácil y habitual para los perfiles de extrusión personalizados debido a su coste y a las propiedades del material.

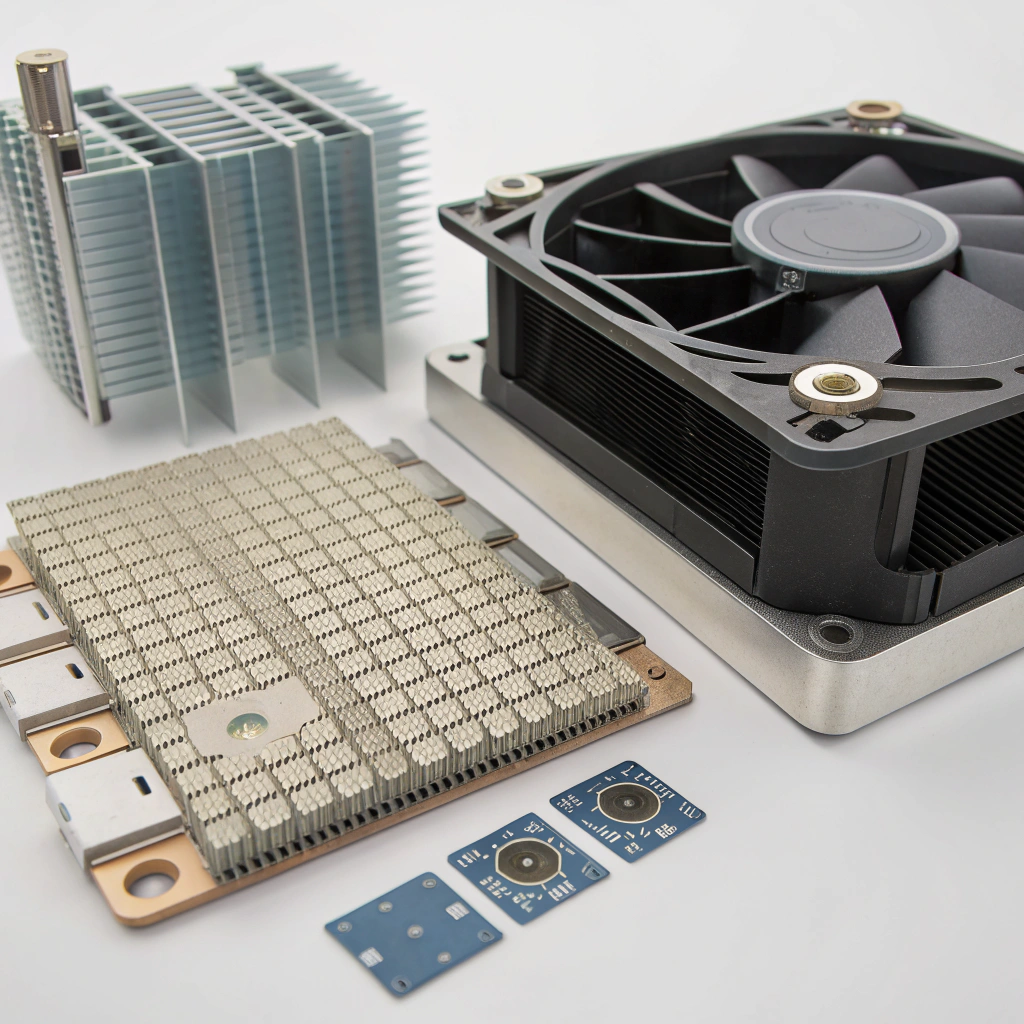

¿Cuáles son las tendencias en la tecnología de materiales para disipadores térmicos?
La gestión térmica está evolucionando rápidamente, y he observado un gran cambio en lo que solicitan los ingenieros de materiales, especialmente en sistemas compactos y de alta potencia.
La tendencia más importante es la combinación de materiales: bases de cobre, aletas de aluminio, tubos de calor y cámaras de vapor para obtener el máximo rendimiento sin altos costes ni peso.
Aquí hay cinco cambios clave que veo en el campo:
1. Diseños híbridos
Las bases de cobre con aletas de aluminio son ahora muy comunes. Estas proporcionan la capacidad de disipación del calor del cobre y la ligereza y asequibilidad del aluminio.
2. Refrigeración integrada
Los disipadores térmicos de aluminio con tubos de calor o cámaras de vapor integrados pueden igualar o superar el rendimiento del cobre en muchos casos, especialmente en módulos planos de alta potencia.
3. Sistemas líquidos y de cambio de fase
En los sistemas de muy alta potencia, los bloques metálicos se están sustituyendo o combinando con placas de refrigeración líquida y cámaras de vapor de microcanales.
4. Innovación en materiales
El grafeno, las espumas de grafito y los compuestos metálicos están entrando en la I+D y en usos especializados. Estos materiales ofrecen una alta conductividad con un peso menor.
5. Superficies más inteligentes
Los recubrimientos como el anodizado negro, los nanorrevestimientos y las superficies texturizadas mejoran la radiación y la convección, lo que ayuda al aluminio a alcanzar un rendimiento más cercano al del cobre.
| Tendencia | Qué significa |
|---|---|
| Híbridos de cobre y aluminio | Mayor equilibrio entre coste y refrigeración |
| Cámaras de vapor integradas | Mayor eficiencia en paquetes más pequeños |
| Ensayos con grafito/grafeno | Nuevas fronteras del rendimiento |
| Diseños ligeros | Impulso hacia el aluminio o los compuestos |
| Ingeniería de superficies | Aumenta el rendimiento sin necesidad de metal nuevo. |
En nuestra fábrica, ahora producimos más disipadores térmicos de materiales mixtos y ofrecemos más tratamientos superficiales personalizados que nunca. Así es como ayudamos a los clientes a adaptar el rendimiento a la realidad.
Los disipadores térmicos híbridos que utilizan tanto cobre como aluminio están ganando popularidad por su rendimiento térmico y su equilibrio en cuanto a costes.Verdadero
Ofrecen la conductividad del cobre y la ligereza y asequibilidad del aluminio.
En los disipadores térmicos modernos solo se utiliza aluminio o cobre.Falso
Nuevos materiales como el grafito, el grafeno y los compuestos también se están incorporando a los diseños de refrigeración avanzados.
Conclusión
Los disipadores térmicos de cobre refrigeran mejor, pero son más pesados y caros. El aluminio funciona bien en la mayoría de los casos si el diseño le proporciona suficiente espacio y flujo de aire. Siempre tengo en cuenta la potencia, el espacio y el presupuesto, y luego elijo el material que mejor se adapta.
