Co způsobuje selhání chladiče v prostředí s vysokými teplotami?

Úvodní odstavec:
Představte si chladič na místě podobném peci. Kov se deformuje, spoje se uvolňují, chlazení selhává a celý modul se přehřívá.

Doporučený odstavec:
Chladič může v prostředí s vysokými teplotami selhat kvůli špatnému tepelnému rozhraní, tečení materiálu, oxidaci, mechanickému namáhání a nadměrnému teplu okolí - výsledkem je vyšší teplota spoje a případná degradace součásti.

Přechodový odstavec:
V následujících kapitolách se budu zabývat tím, co “selhání” skutečně znamená pro chladič, jak extrémní teplo ovlivňuje materiály, jak můžete zabránit selhání v náročných podmínkách a jaké nové materiály se objevují, aby lépe zvládaly vysoké teploty.

Co se považuje za poruchu chladiče?

Úvodní odstavec:
Možná se ptáte: co způsobuje, že chladič “selže”? Je to víc než jen “zahřívání”.

Doporučený odstavec:
Selhání chladiče znamená, že chladič již neudržuje přijatelný tepelný výkon - tj. tepelný odpor se zvyšuje, teplota spoje překračuje specifikaci, což způsobuje nedostatečný výkon, degradaci nebo selhání zařízení.

Ponořte se hlouběji do odstavce:
Ze svých zkušeností s průmyslovými osvětlovacími moduly a hliníkovými výlisky jsem viděl několik projevů selhání chladiče. Selhání není jen “chladič se zahřívá” - je to tehdy, když tepelný systém již neudrží LED nebo ovladač v bezpečných teplotních mezích. Například:

Typy selhání

• Materiál tepelného rozhraní (TIM) degraduje nebo vysychá, takže se zhoršuje vodivost.
• Upevnění chladiče se uvolní, zvýší se odpor kontaktů nebo se objeví mezera či vzduchová kapsa.
• Samotný materiál podléhá při vysoké teplotě a trvalém zatížení tečení nebo deformaci, takže se žebra ohýbají nebo deformují.
• Na povrchu se hromadí oxidace nebo koroze, což snižuje tepelnou vodivost nebo proudění vzduchu.
• Velikost chladiče, cesta proudění vzduchu nebo orientace jsou nevhodné, což vede k nárůstu teploty spoje nad bezpečné meze.

Jaká je hranice?

Pokud teplota přechodu (Tj) zařízení dlouhodobě stoupá nad jeho jmenovité maximum, životnost dramaticky klesá. Když se zvýší tepelný odpor (°C/W), sníží se světelný výkon (u LED), změní se barva nebo dojde k brzkému selhání ovladače - jste v oblasti poruch. Jedna příručka uvádí “10 příznaků, že váš chladič potřebuje vyměnit”, včetně přehřívání, změny barvy, deformace, opakovaného tepelného vypnutí.

Proč je to důležité

Pokud v osvětlovacím modulu obsahujícím LED + ovladač + hliníkový výlisek selže chladič, zrychlí se pokles světelného toku LED, změní se barva, může dojít k selhání ovladačů, zvýší se počet záručních reklamací. Při výrobě B2B se tomu chcete vyhnout.

Zde jsou dvě kontroly typu pravda/nepravda:

Jaké jsou účinky extrémního tepla na materiály?

Úvodní odstavec:
Materiály vystavené extrémnímu teplu dělají různé neplechy - ohýbají se, oxidují, tečou, ztrácejí pevnost nebo mění vodivost.

Doporučený odstavec:
Extrémní teplo může způsobit tečení, oxidaci, ztrátu tepelné vodivosti, únavu a korozi materiálů - to vše snižuje účinnost chladiče a může vést k jeho selhání.

Ponořte se hlouběji do odstavce:
Rozebereme si, jak se různé mechanismy degradace uplatňují u materiálů chladičů (běžně hliník, měď, slitiny) a komponent rozhraní.

Pnutí a deformace

Pokud je kov při zvýšené teplotě namáhán (například gravitací, montážními šrouby, tepelnou roztažností), časem se pomalu deformuje - jedná se o tečení. Pokud se žebra deformují, montáž se uvolňuje, zhoršuje se kontakt s modulem LED. V literatuře o superslitinách je tento efekt zdůrazňován při extrémních teplotách.

Oxidace a koroze

Při vysokých teplotách na vzduchu (nebo ve vlhkém/kontaminovaném prostředí) dochází k oxidaci povrchů. Oxidové vrstvy mají nižší tepelnou vodivost a mohou působit jako izolační vrstvy mezi chladičem a vzduchem nebo mezi modulem a chladičem. Tím se zvyšuje odpor. Také koroze může zhoršit integritu konstrukce.

Tepelná únava a nesoulad roztažnosti

Opakované tepelné cykly (zahřívání a ochlazování) způsobují roztahování a smršťování. Při spojování různých materiálů (např. hliníkový dřez + pájená měděná základna + plastový držák) může nesoulad vést k prasklinám, delaminaci, uvolnění spojů nebo degradaci TIM. Tím se zhoršuje tepelná dráha.

Ztráta tepelné vodivosti nebo mechanické pevnosti

U kovů při vysokých teplotách někdy dochází k mikrostrukturním změnám (růst zrn, fázové změny), které snižují pevnost nebo vodivost. Polymery, lepidla, termální pasty mohou degradovat, vysychat nebo zuhelnatět, což zvyšuje odolnost rozhraní.

Snížené proudění vzduchu nebo zvýšená okolní teplota

V prostředí s vysokou okolní teplotou se delta teplota (dřez-vzduch) snižuje. Chladič musí odvádět stejné teplo do teplejší vzduchové hmoty, čímž se snižuje rezerva. Pokud je proudění vzduchu omezeno (prach, nečistoty, kryt), teplo se dále hromadí.

Příklady aplikací

Při venkovním osvětlení na Blízkém východě nebo v Africe, kde může okolní teplota stoupnout na 50 °C nebo více, musí chladič zvládnout nejhorší možný posun. Pokud jsou materiálové limity překročeny, dochází k brzkému poklesu světelného toku nebo selhání LED.

Souhrnná tabulka účinků

Zde jsou dvě pravdivá/nepravdivá tvrzení:

Jak mohu zabránit selhání chladiče v náročných podmínkách?

Úvodní odstavec:
Předcházení poruchám v náročných podmínkách vyžaduje promyšlený návrh, výběr materiálu, instalaci a údržbu.

Doporučený odstavec:
Selhání chladiče můžete předejít zajištěním správného tepelného rozhraní, výběrem materiálů odolných proti korozi/plíživosti, návrhem pro nejhorší případ prostředí/proudění vzduchu, udržováním čistých povrchů a ověřováním pomocí testování nebo monitorování.

Ponořte se hlouběji do odstavce:
Vzhledem k tomu, že se zabýváte výrobou hliníkových výlisků a osvětlovacích modulů na export, víte, že drsné podmínky (vysoké okolní prostředí, venkovní prostředí, poušť, uzavřená svítidla) jsou reálné. K prevenci bych přistupoval takto.

Krok 1: Návrh pro nejhorší případ

Definujte nejhorší okolní teplotu, proudění vzduchu (přirozené a nucené), izolaci skříně, hnací proud. Na základě toho vypočítejte požadovaný tepelný odpor, rezervu. Spíše nadměrně specifikujte, než abyste splnili pouze jmenovitou hodnotu. Uveďte bezpečnostní faktor (např. 1,5×). Ujistěte se, že použitý výlisek nebo chladič dokáže udržet teplotu spoje pod Tj-max v nejhorším případě.

Krok 2: Výběr vhodných materiálů a povrchových úprav

Vybírejte kovy, které jsou odolné proti tečení a korozi. Například v extrémně horkém prostředí a při vysokém namáhání můžete zvolit slitiny s vyšší odolností proti tečení (spíše než obyčejný hliník). Používejte povrchové úpravy odolávající oxidaci (eloxování, ochranné povlaky). Ujistěte se, že TIM je vysoce kvalitní a dimenzovaný na zvýšenou teplotu (některé termopasty při vysoké teplotě nebo po mnoha cyklech degradují).
Zajistěte dobrý kontakt: rovinnost, správný montážní moment, minimální vzduchové mezery. Použijte vysoce vodivý TIM, zajistěte rozložení tlaku na šrouby.

Krok 3: Zajistěte dobrou montáž a tepelné rozhraní

Mechanická konstrukce: bezpečná montáž pro udržení kontaktu při vibracích/tepelných cyklech. Používejte pouze šrouby, retenční prvky, vyhněte se lepidlům. Rozhraní: naneste správné množství TIM, zajistěte, aby nevznikaly vzduchové bubliny, zajistěte přímý kontakt. Vyhněte se materiálům, které izolují nebo časem degradují (pěna, nekvalitní lepidlo).
Pokud chladič není přímo proti zdroji tepla, zvažte přidání tepelného rozptylovače nebo mezipláště.

Krok 4: Umožněte proudění vzduchu / konvekci / větrání

I ten nejlepší chladič selže, pokud se vzduch nemůže pohybovat. Navrhněte přípravek/sestavu tak, aby vzduch mohl vstupovat/vystupovat, aby rozteč žeber byla správná a orientace optimální (pro přirozenou konvekci mohou být žebra svislá). Zabraňte ucpávání: navrhněte konstrukci pro prach, písek, venkovní expozici. Používejte ochranné sítě nebo nátěry.
Pokud je přirozená konvekce při vysokém okolním prostředí nedostatečná, zvažte nucené proudění vzduchu nebo tepelné potrubí/aktivní chlazení.

Krok 5: Ochrana životního prostředí a údržba

Ve venkovních nebo pouštních podmínkách: zajistěte antikorozní nátěry, utěsněte spoje, abyste zabránili vnikání prachu/vlhkosti, pravidelně kontrolujte/čistěte. Zajistěte odpovídající stupeň krytí IP nebo různé materiály pro vlhkost/sůl/písek.
Zajistěte postupy údržby: čištění, kontrola montážního momentu, ověření stavu tepelné pasty, měření náběhu teploty.

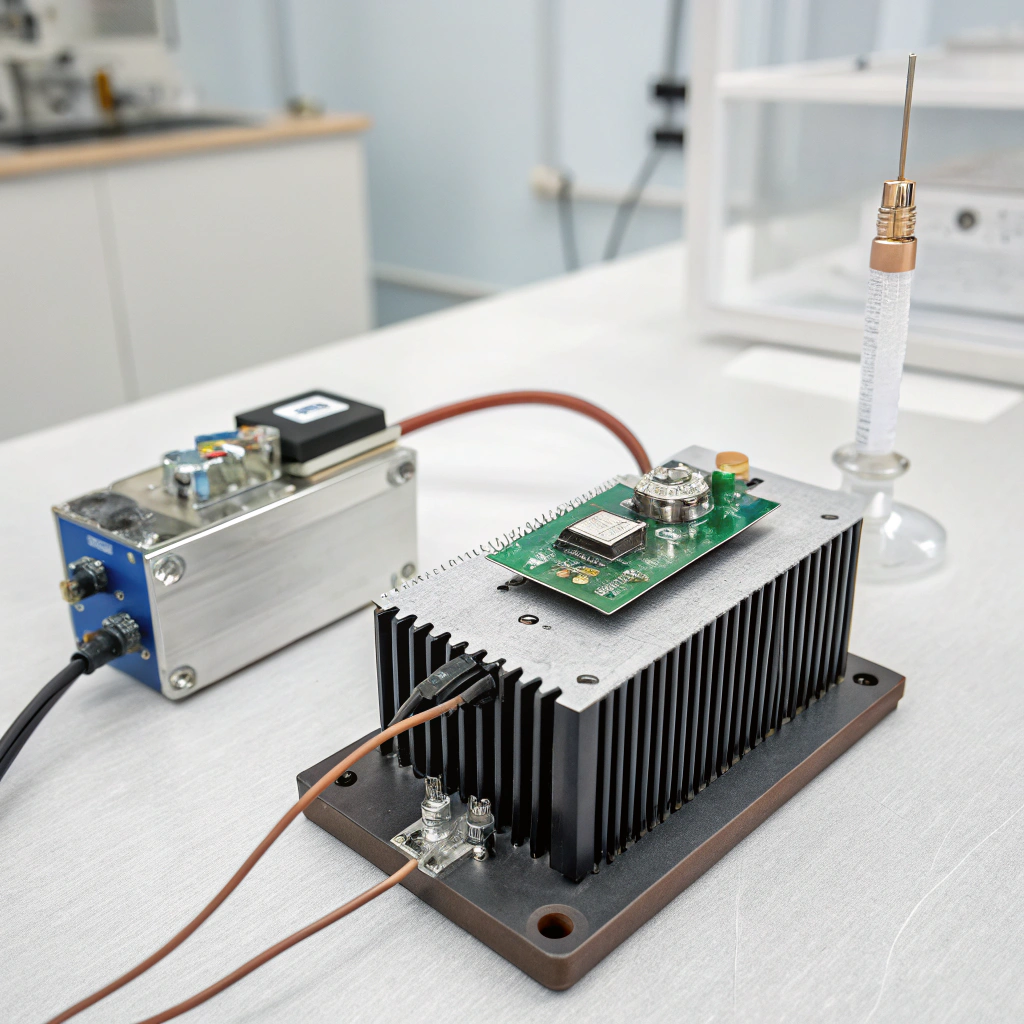

Krok 6: Monitorování a ověřování

Používejte teplotní čidla v prototypech a ve výrobě ke sledování reálného výkonu. Ověřujte své návrhy v nejhorších podmínkách (testy v tepelné komoře, tepelné cykly, vibrace). U velkých zakázek zajistěte kontrolu kvality dodavatele.
Sledujte poruchy a údaje z provozu: pokud zaznamenáte zvýšené teploty skříně, rostoucí teploty ovladače nebo nižší výkon, přehodnoťte tepelný návrh.

Rychlý kontrolní seznam prevence

• Vypočítejte nejhorší okolní prostředí + proudění vzduchu + výkon modulu.
• Zvolte hliník nebo slitinu s dostatečnou tepelnou rezervou; povrchovou úpravu proveďte s ohledem na odolnost proti korozi/oxidaci.
• Použijte vysoce kvalitní TIM a správnou montáž.
• Zajistěte odpovídající rozteč žeber, orientaci a větrání.
• Utěsněte a chraňte před prachem/vlhkostí, pravidelně čistěte.
• Testujte v tepelné komoře, sledujte teploty v terénu.

Zde jsou uvedeny dvě kontroly výpisů pro tento oddíl:

Jaké jsou nové materiály pro vysoké teploty?

Úvodní odstavec:
Věda o materiálech jde kupředu a objevují se nové materiály pro chladiče a tepelné řízení, které mají lepší vlastnosti při vysokých teplotách a vysoké hustotě výkonu.

Doporučený odstavec:
Mezi nové materiály pro vysokoteplotní vlastnosti patří kompozity z grafitové pěny a grafitu, pyrolytické grafitové lamináty, superslitiny, pokročilá keramika a materiály s fázovou výměnou nebo porézní materiály, které snášejí vyšší teploty, odolávají tečení a mají velmi vysokou tepelnou vodivost.

Ponořte se hlouběji do odstavce:
Vzhledem k tomu, že se zabýváte výrobou hliníkových výlisků a dodávkami osvětlovacích/průmyslových modulů po celém světě, sledování těchto pokroků v oblasti materiálů vám dává výhodu. Zde jsou některé z pozoruhodných trendů:

Grafitová pěna a kompozitní chladiče

Studie ukazují, že grafitová pěna (inženýrská pěna) nabízí velmi vysokou tepelnou vodivost v rovině a výhodu hmotnosti ve srovnání s kovem. Jeden výzkum porovnával měď, hliník a grafitovou pěnu pro identickou geometrii. Pokročilé materiály na bázi uhlíku umožňují dobré šíření tepla.
To znamená, že u modulů s vyšší hustotou nebo nižší hmotností můžete uvažovat o kompozitních vložkách nebo hybridních strukturách kov+grafit.

Pyrolytické grafitové lamináty (APG/TPG)

Materiály jako žíhaný pyrolytický grafit (APG) mají extrémně vysokou tepelnou vodivost v rovině (např. ~1700 W/mK) a zůstávají stabilní v širokém rozsahu teplot. Obvykle jsou zapouzdřeny v kovech kvůli mechanické pevnosti. Používají se v letecké elektronice, ale pronikají i do špičkových osvětlovacích/tepelných modulů.
U vašich světelných výlisků může být odlišností integrace grafitového laminátu nebo hybridu hliníku a grafitu, který rychle absorbuje a šíří teplo.

Superslitiny a vysokoteplotní kovy

Ve skutečně náročných podmínkách (řekněme > 200-300 °C nepřetržitě) se používají materiály jako Inconel (nikl-chromová superslitina) nebo jiné superslitiny či keramika. Odolávají tečení, zachovávají si pevnost, odolávají oxidaci a fungují při vysokém namáhání. Zatímco pro standardní osvětlení jsou obvykle nákladově náročné, pro prémiové/vysoce výkonné nebo extrémní venkovní moduly mohou mít význam.
Vaše vytlačovací linka se může zaměřovat na hliníkové slitiny, ale můžete si ponechat variantu nabízející slitinu pro vyšší teploty nebo hybrid pro extrémní aplikace.

Fázové změny a porézní struktury

Nedávný výzkum ukázal, že strukturované porézní materiály v kombinaci s materiály s fázovou změnou (PCM) zvyšují tepelný výkon ukládáním/uvolňováním tepla a snižováním teplotních špiček. To se týká spíše přechodného/výkonného nárazového chlazení než chlazení v ustáleném stavu, ale jde o to, že svět materiálů se posouvá za hranice pouhých kovových žeber.
Například článek z roku 2025 “Zlepšení tepelného výkonu v chladičích PCM” ukazuje výhody porézních materiálů při vysokých teplotách.

Pokročilé kompozity z keramiky/kovové matrice

Keramické materiály, jako je nitrid hliníku (AlN), karbid křemíku (SiC) a nitrid bóru (BN), mají vysokou tepelnou vodivost a vynikající vysokoteplotní stabilitu. Jedna studie ukazuje vysokou tepelnou vodivost kubických krystalů SiC v měřítku destičky přes 500 W/m-K při pokojové teplotě a stabilitu při vyšších teplotách.
U hliníkových profilů nemusíte přejít zcela na keramiku, ale můžete použít vložky nebo povlaky z těchto materiálů s vysokou tepelnou vodivostí.

Důsledky pro trh a výrobu

Pokud jde o vaše B2B dodávky hliníkových profilů společnostem zabývajícím se osvětlením, nabídka variant “vylepšených tepelných profilů”, které obsahují hybridní materiály (grafitová vložka, keramický kompozit, vylepšená slitina), vám může umožnit uspokojit potřeby vysokoteplotních, vysoce výkonných, venkovních nebo průmyslových modulů, které mají vyšší marži.
Měli byste také sledovat kompromisy v nákladech, vyrobitelnost (vytlačování, obrábění, montáž), kompatibilitu povlaků a recyklovatelnost.

Zde jsou dvě kontroly výpisů:

Závěr

V náročných podmínkách s vysokými teplotami je spolehlivý výkon chladiče velmi důležitý. K selhání dochází, když materiály, rozhraní nebo konstrukce nezvládnou zátěž. Pochopením toho, jak materiály degradují, návrhem pro nejhorší případ, výběrem lepších materiálů a sledováním nových pokroků v oblasti tepelného managementu můžete chránit své osvětlovací moduly a poskytovat klientům dlouhodobou hodnotu.
